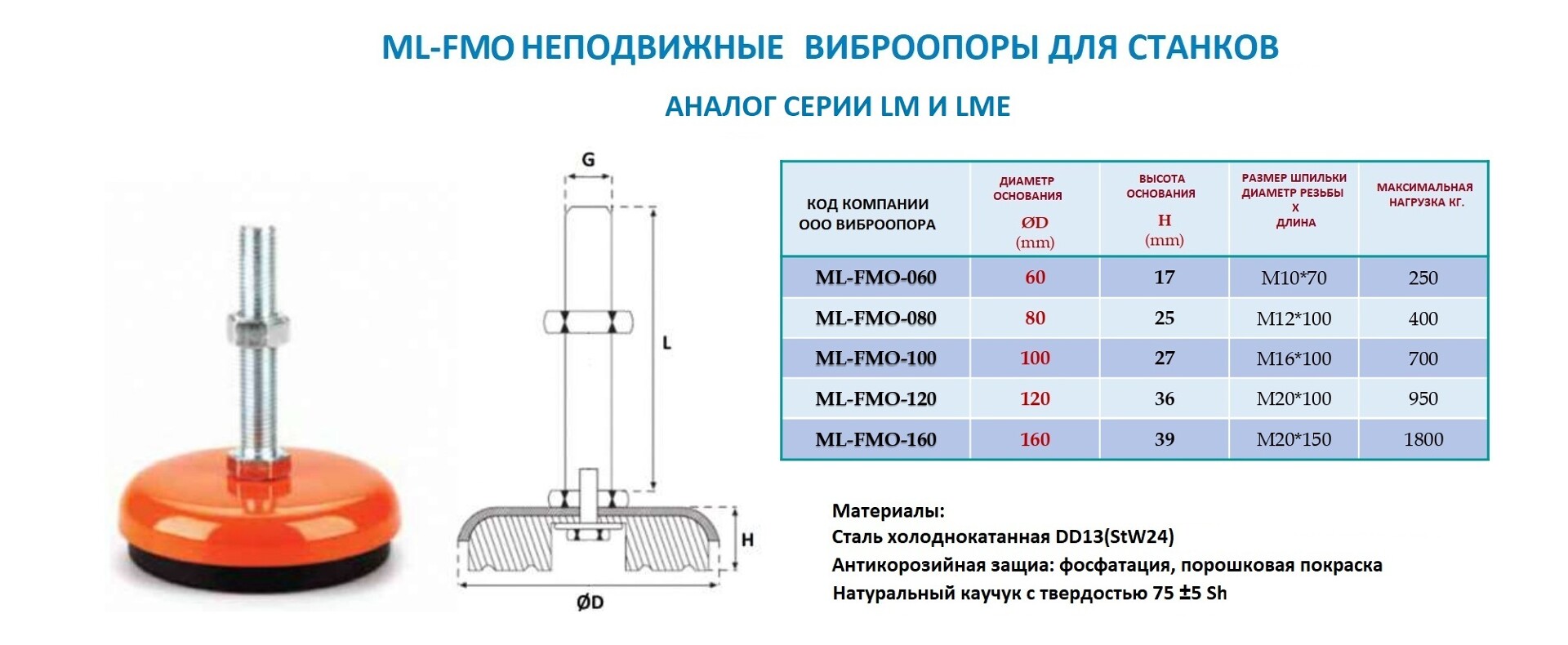

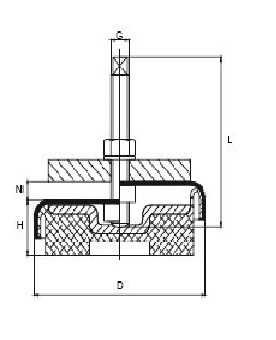

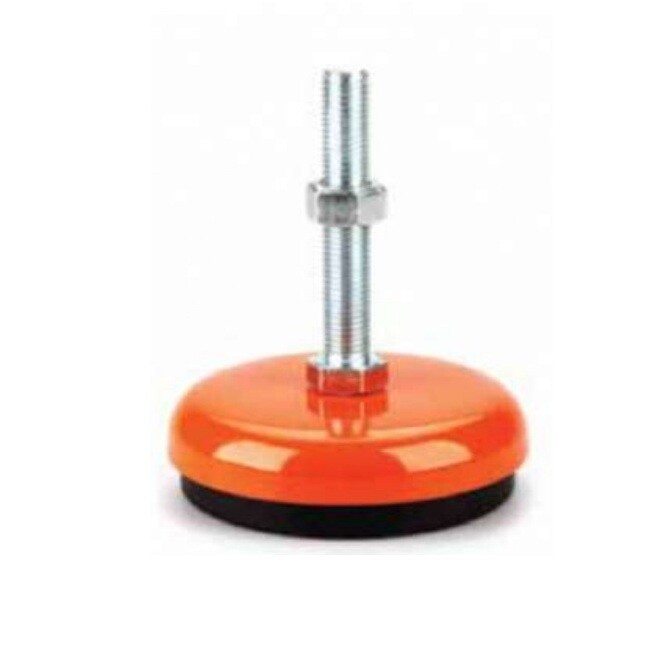

Виброопоры опоры типа LME
LME80 LME120 LME160 LME185 LME230
предназначена для виброизоляции промышленного оборудования и
станков средних и крупных размеров с жесткими станинами.
| ТИП | D mm | H mini maxi | G | L mm | HI Нивелирование Диапазон, мм | Вес кг. | Мах нагрузка оборудование | |
| LME80 M10 | 80 | 25 | 33 | M10 | 80 | 08 | 0.3 | 300 |
| LME120 M12 | 120 | 32 | 44 | M12 | 100 | 12 | 1.1 | 1000 |
| LME160 M16 | 160 | 35 | 47 | M16 | 120 | 12 | 2.2 | 2000 |
LME185 M20 | 185 | 39 | 51 | М20 | 130 | 12 | 2.5 | 5000 |
LME230 M24 | 230 | 54 | 66 | М24 | 180 | 12 | 5,5 | 7000 |
LME315 M30 | 315 | 70 | 82 | М30 | 200 | 12 | 11 | 9000 |
Заявка

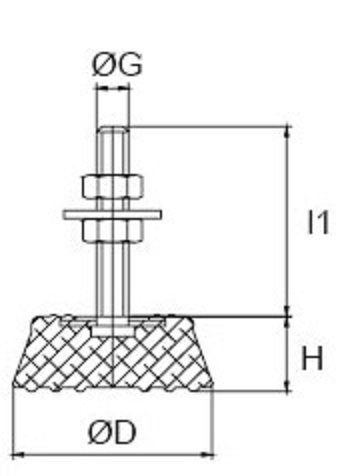

Виброопоры РСА
Простота и экономичность. Имеют хорошую виброизоляцию.
Резина — Натуральная. Крепление — Винтовое, 2 гайки
| тип | Размеры, мм | Min Нагрузка | Изм. высоты min. нагрузка | Max. Нагрузка | Изм. Высоты max. нагрузка | |||
| D | H | I1 | G | kg | mm | kg | mm | |
| PCA 40M8 | 40 | 20 | 45 | M8 | 12 | 1 | 45 | 2 |
| PCA60M10 | 60 | 22 | 80 | M10 | 30 | 1 | 110 | 2.5 |
| PCA73M12 | 73 | 30 | 83 | M12 | 70 | 1 | 280 | 4 |
Заявка

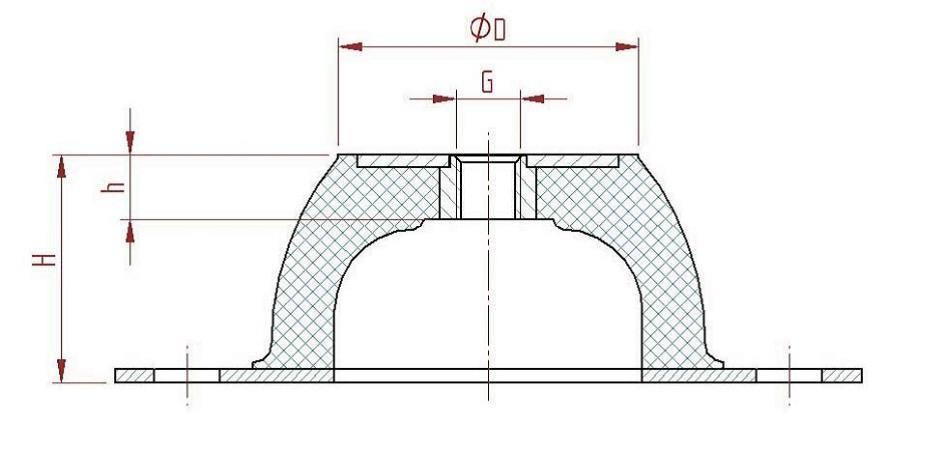

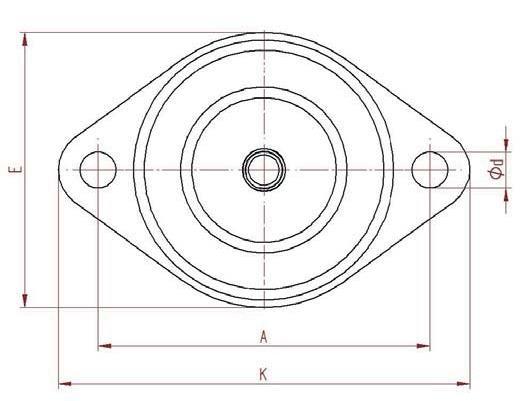

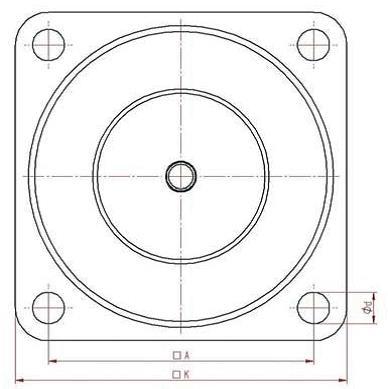

Виброопоры BR
Предназначены для бесфундаментного размещения, активной и пассивной виброизоляции оборудования. Имеют монтажные отверстия в основании для надежной фиксации.
Несущая способность опор 9....2500 кг.
Тип 1
BR 0400, BR 0600, BR 1500
Тип 2
BR 0007, BR 0025, BR 0050, BR 0100, BR 0200
| типоразмер | D | E | A | K | H | h | d | G | макс. нагрузка кг. | твердость по Шору |
| BR0007 | 18 | 43 | 50 | 64 | 20 | 7 | 7.0 | М6 | 9 | 60 |
| BR0025 | 33 | 56 | 66 | 85 | 25 | 11 | 8.0 | М8 | 50 | 60 |
| BR0035 | 43 | 70 | 76 | 100 | 27 | 7 | 8,5 | М8 | 65 | 60 |
| BR0050 | 45 | 76 | 92 | 115 | 35 | 9 | 10.0 | М10 | 80 | 60 |
| BR0100 | 53 | 96 | 130 | 136 | 40 | 15 | 11.5 | М10 | 150 | 60 |
| BR0200 | 58 | - | 145 | 151 | 45 | 13 | 11.5 | М10 | 220 | 60 |
| BR0400 | 78 | - | 120 | 150 | 63 | 18 | 14.5 | M12 | 500 | 60 |
| BR0600 | 100 | - | 160 | 200 | 85 | 25 | 14.5 | M16 | 750 | 60 |
| BR1500 | 186 | - | 250 | 310 | 160 | 43 | 18.0 | M24 | 2500 | 60 |
Заявка

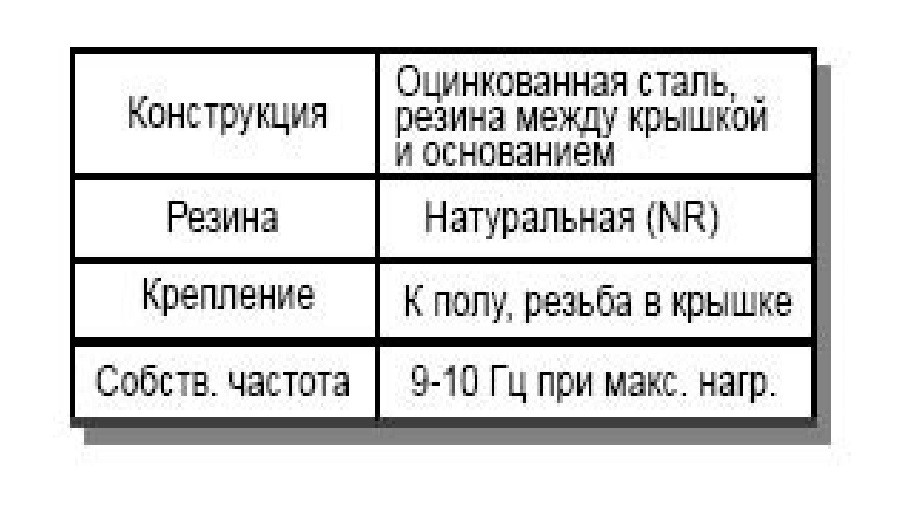

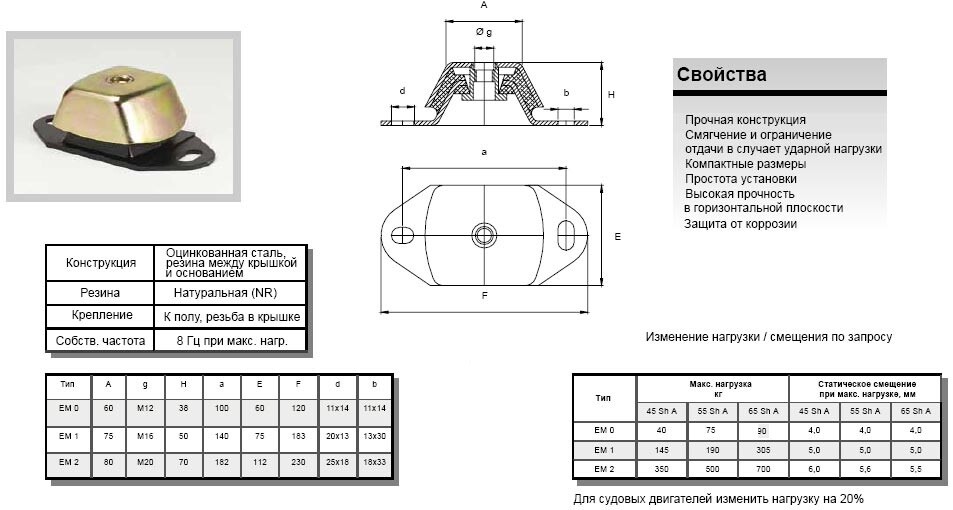

Виброопоры EM
Виброопоры EM находят широкое применение для виброизоляции различного промышленного оборудования: вентиляторы, станки, компрессоры, холодильное оборудование и др.
Активная и пассивная виброизоляция и шумоизоляция, смягчение ударных нагрузок,
прочная конструкция,защита от коррозии.
Эластомерная часть изготовлена из натуральной резины NR с высокими показателями по эластичности и устойчивостью к маслу,металлическая часть изготовлена из оцинкованной стали .
Базовая комплектация: виброопора без крепежной шпильки.
Заявка

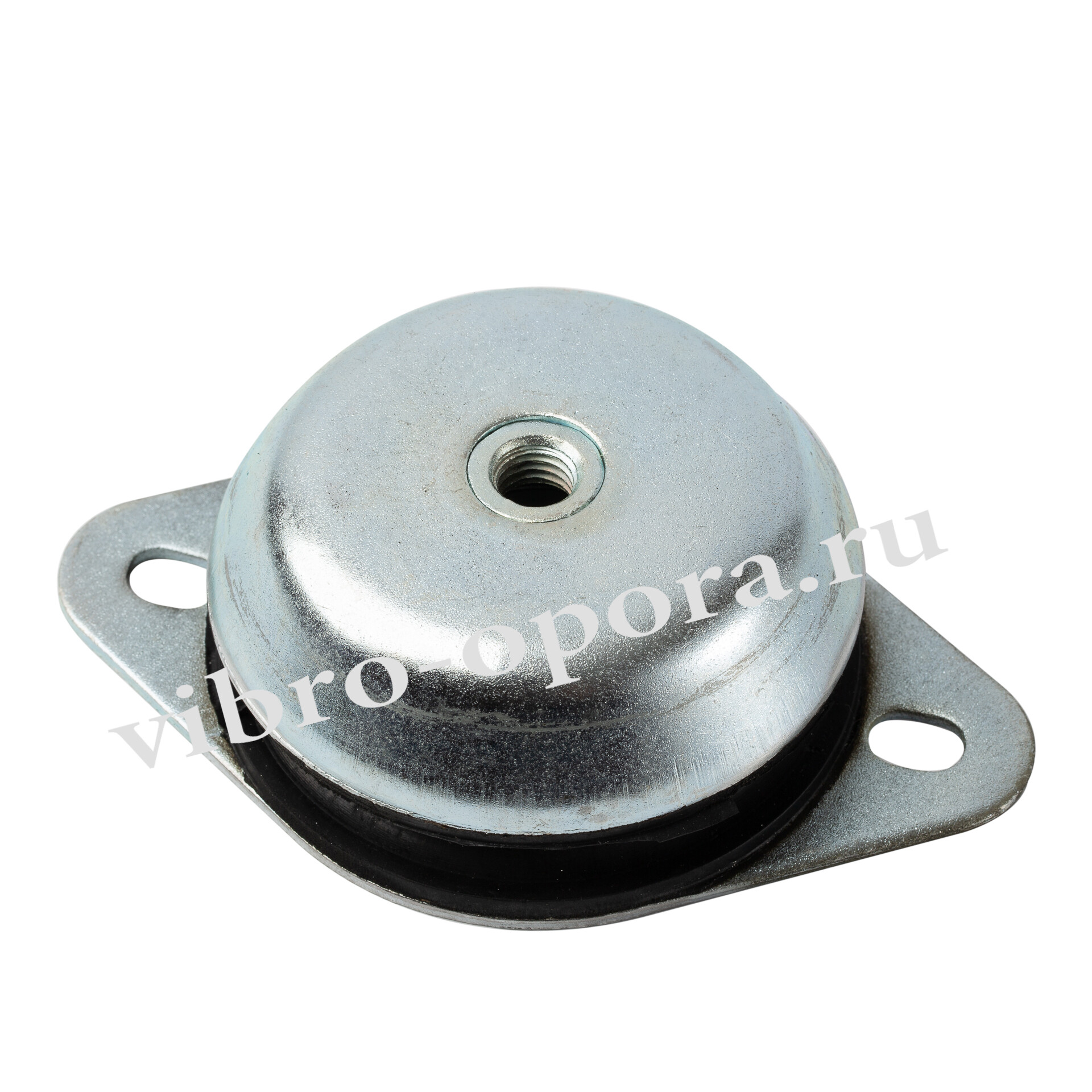

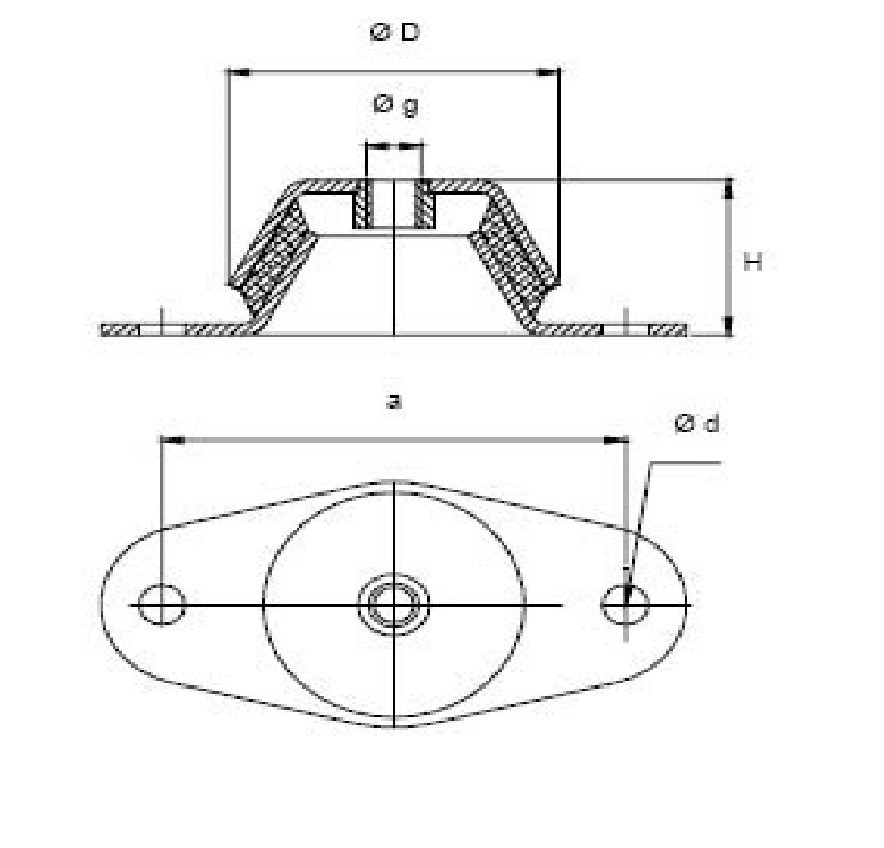

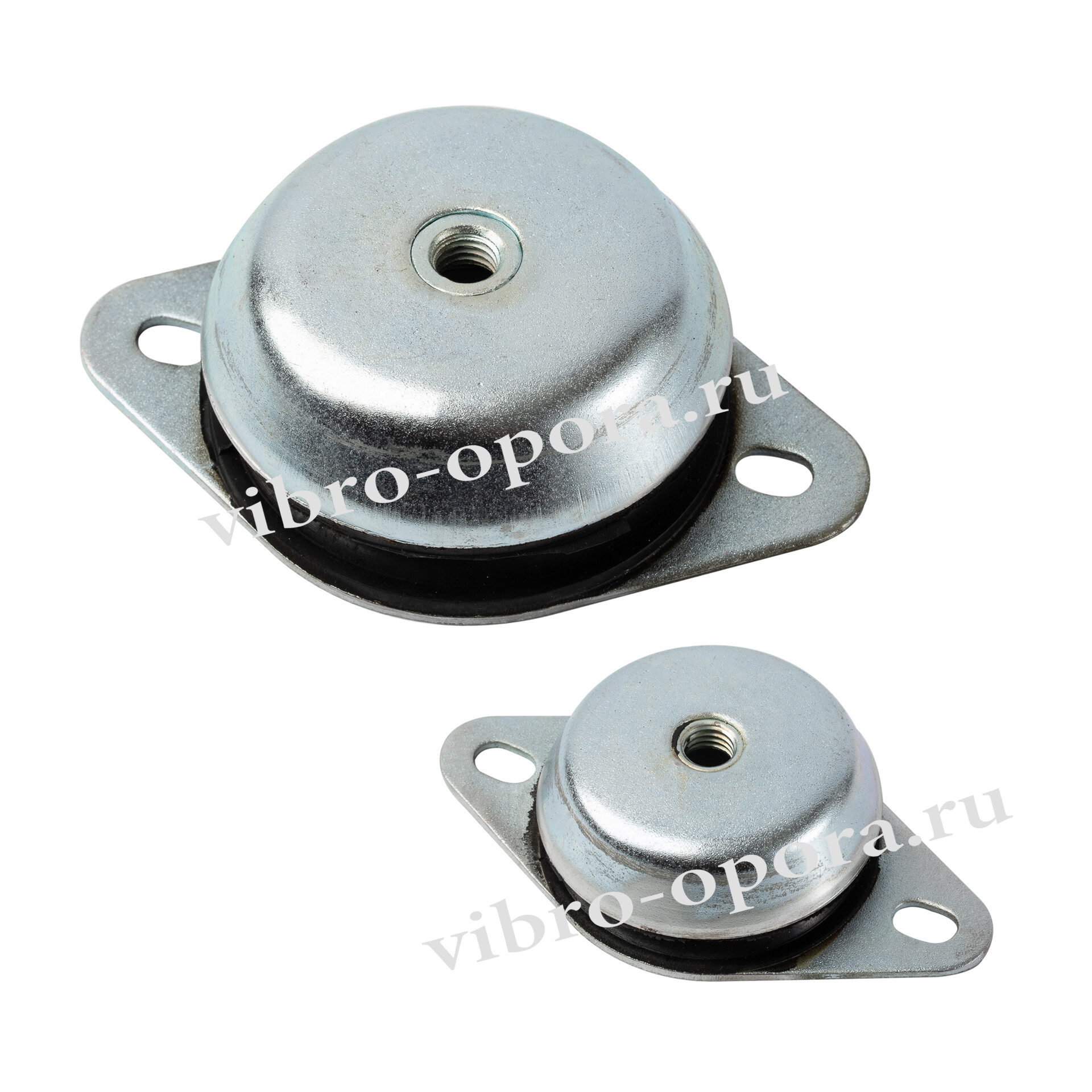

Виброопоры EPC
Предназначены для бесфундаментного размещения, активной и пассивной виброизоляции оборудования. Имеют монтажные отверстия в основании для надежной фиксации.
Несущая способность опор 80....1400 кг.
Свойства: Защита рабочей части стальной крышкой. Небольшие размеры
Простота установки. Защищена от коррозии
| ТИП | D | H | а | dxM | g | Максимальная нагрузка кг. | Сжатие при макс. нагрузке мм | Жесткость Н/мм |
| ЕРС 02-45 | 62 | 28,5 | 85 | 12х8 | М10/М12 | 160 | 3,0 | 533 |
| ЕРС 02-60 | 300 | 2,7 | 1111 | |||||
| ЕРС 03-45 | 92 | 45 | 110 | 13,5х10 | М12 | 350 | 3,6 | 972 |
| ЕРС 03-60 | 600 | 3,3 | 1818 | |||||
| ЕРС 03-70 | 930 | 3,0 | 300 | |||||
| ЕРС 04-45 | 106 | 38 | 140 | 12,6 | М16 | 280 | 3,3 | 848 |
| ЕРС 04-60 | 500 | 2,9 | 1724 | |||||
| ЕРС 05-45 | 106/116 | 50 | 160 | 20х16/12 | М16 | 400 | 3,25 | 1230 |
| ЕРС 05-60 | 820 | 3,0 | 2733 | |||||
| ЕРС 05-70 | 1400 | 2,5 | 5600 |
Заявка

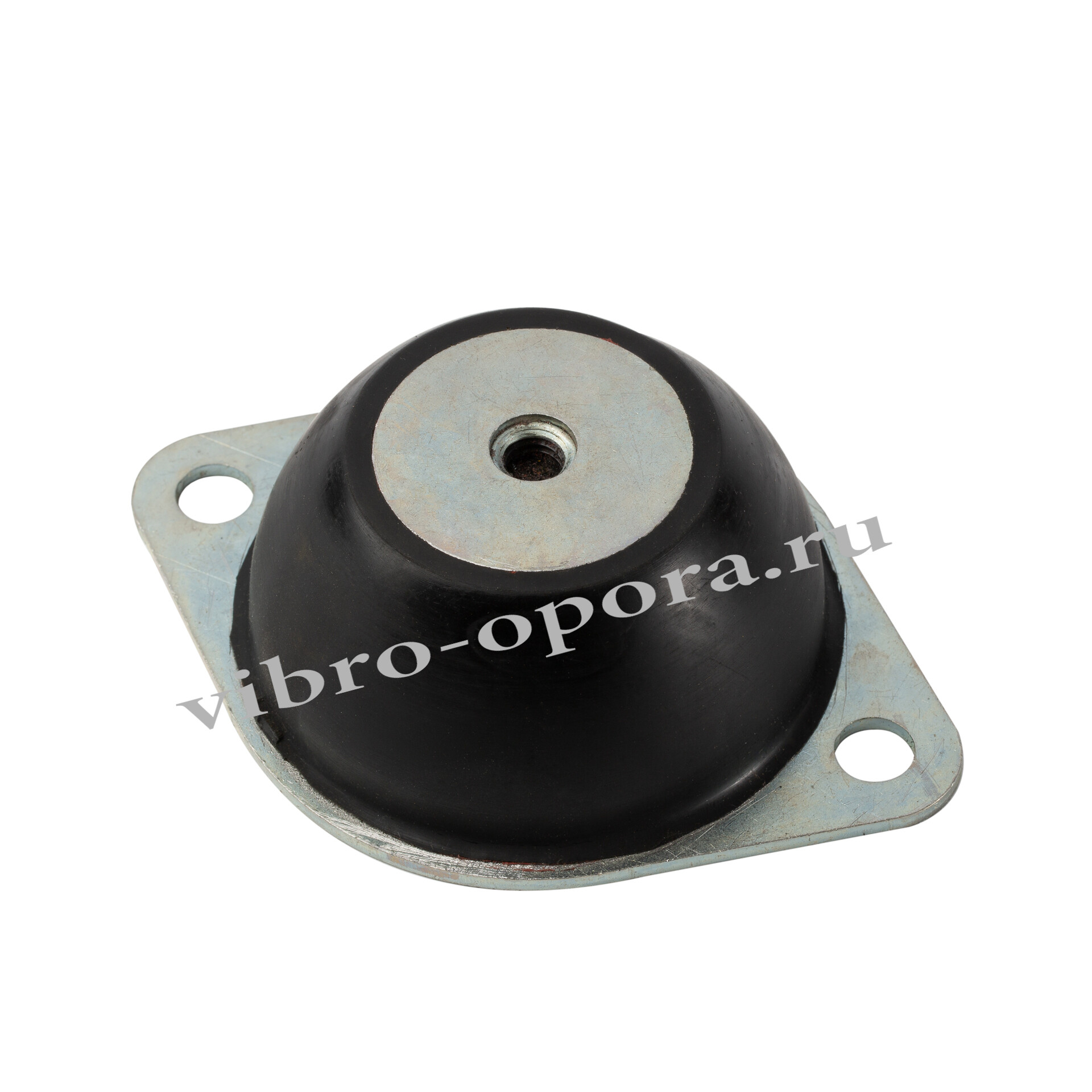

Виброопоры EPL
Технические особенности
Фундаментный монтаж.
Четыре места крепления, в основании.
Одно место крепления в верхней части.
Двойная защита от коррозии, фосфатирование, цинкование.
Натуральная резиновая смесь NR, маслобензостойкая.
Применение: улица, закрытое помещение.
Двигатели, генераторы, компрессоры.
Климатическое,холодильное,вентиляционное оборудование
Металлообрабатывающие,деревообрабатывающие станки.
А так же любое оборудование,станки, которое требует
жесткого крепления к фундаменту
| название | ØB | Е | А | Н | Ød | ØC | G | S | жесткость/нагрузка мах 45Sh 60Sh 70Sh | ||
| ЕРL-01 | 150 | 132 | 168 | 51.5 | 12.5 | 110 | M16 | 4 | 410 | 850 | 1100 |
| EPL-02 | 177 | 150 | 184 | 63 | 13 | 126 | M20 | 4.5 | 925 | 1600 | 2100 |
| Пример обозначения: Название-EPL-01, жесткость, твердость резины по Шору 45Sh. EPL-01 М16(45Sh) Пример обозначения: Название-EPL-02, жесткость, твердость резины по Шору 70Sh. EPL-02 М20(70Sh) | |||||||||||
Заявка
ВИБРООПОРЫ ВР 200
Виброизоляторы марки ВР-200 применяются для установки взрывозащищенных промышленных вентиляторов.
обозначение | нагрузка Р, Н | Вертикальная жесткость Н/см | Высота в свободном состоянии | осадка под нагрузкой | Число рабочих витков | Масса кг. | ||
Рабочая (Рраб.) | Предельная (Рпр.) | Рраб. | Рпр. | |||||
| ВР201 | 0,25 | 0,4 | 25 | 75 | 8 | 12 | - | 0,28 |
| ВР202 | 0,5 | 0,8 | 50 | 75 | 8 | 12 | - | 0,32 |
| ВР203 | 1 | 1,6 | 100 | 75 | 8 | 12 | - | 0,35 |
Заявка

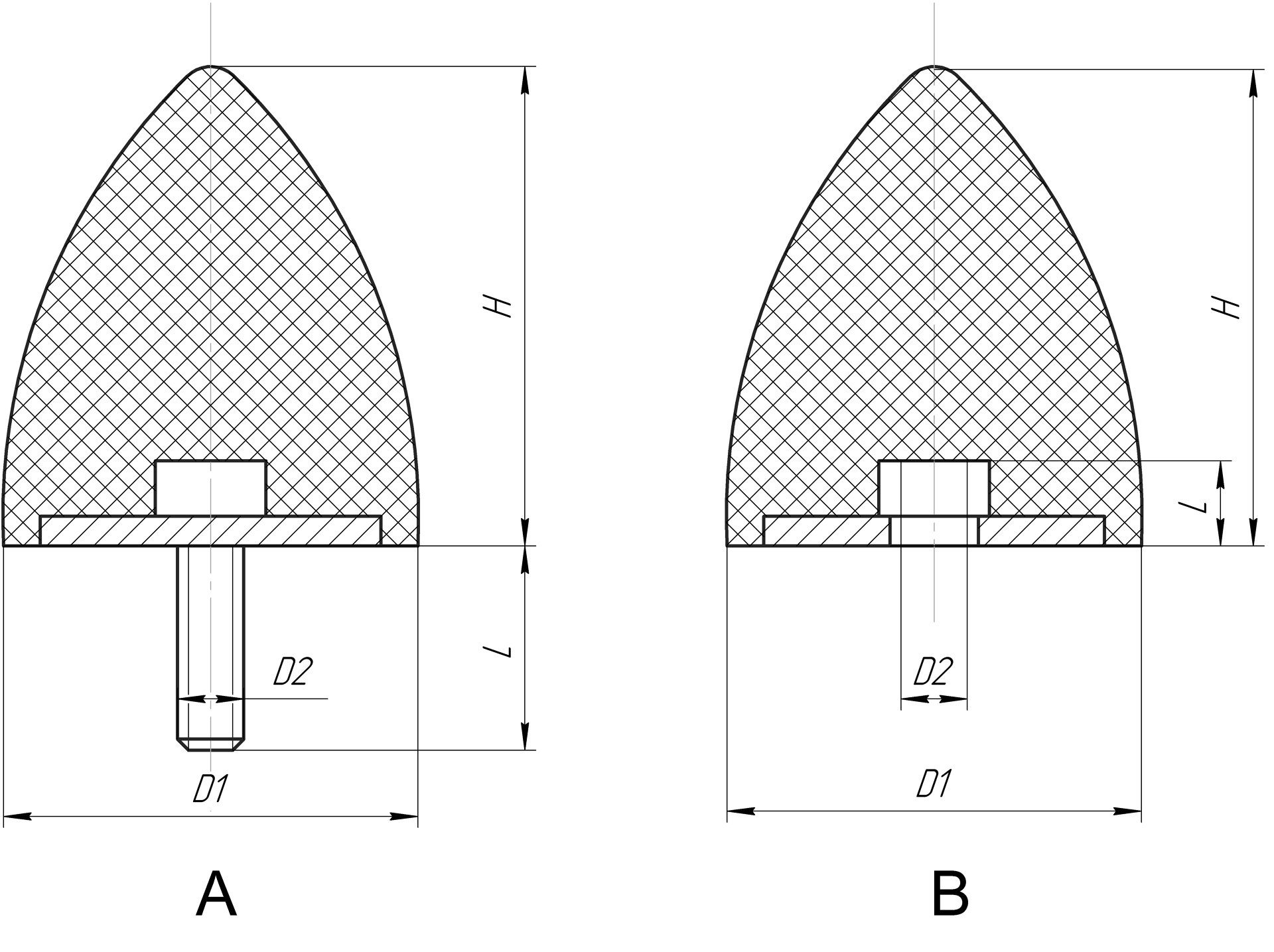

ВИБРООПОРЫ ПАРАБОЛИЧЕСКИЕ (А/В)
Параболические виброопоры применяются для гашения колебаний в системах вентиляции и кондиционирования, электродвигателях, насосах.
| ТИП | D1 | H | D2 | L | Нагрузка кгс |
| 2025 | 20 | 25 | М6 | 17/5 | 50 |
| 3035 | 30 | 35 | М8 | 22/6,2 | 75 |
| 3540 | 35 | 40 | М8 | 22/6,2 | 100 |
| 4050 | 40 | 50 | М8 | 22/6,2 | 250 |
| 5065 | 50 | 65 | М8/М10 | 37/27,5/7,6 | 400 |
| 8095 | 80 | 95 | М12 | 37/11 | 850 |
Заявка

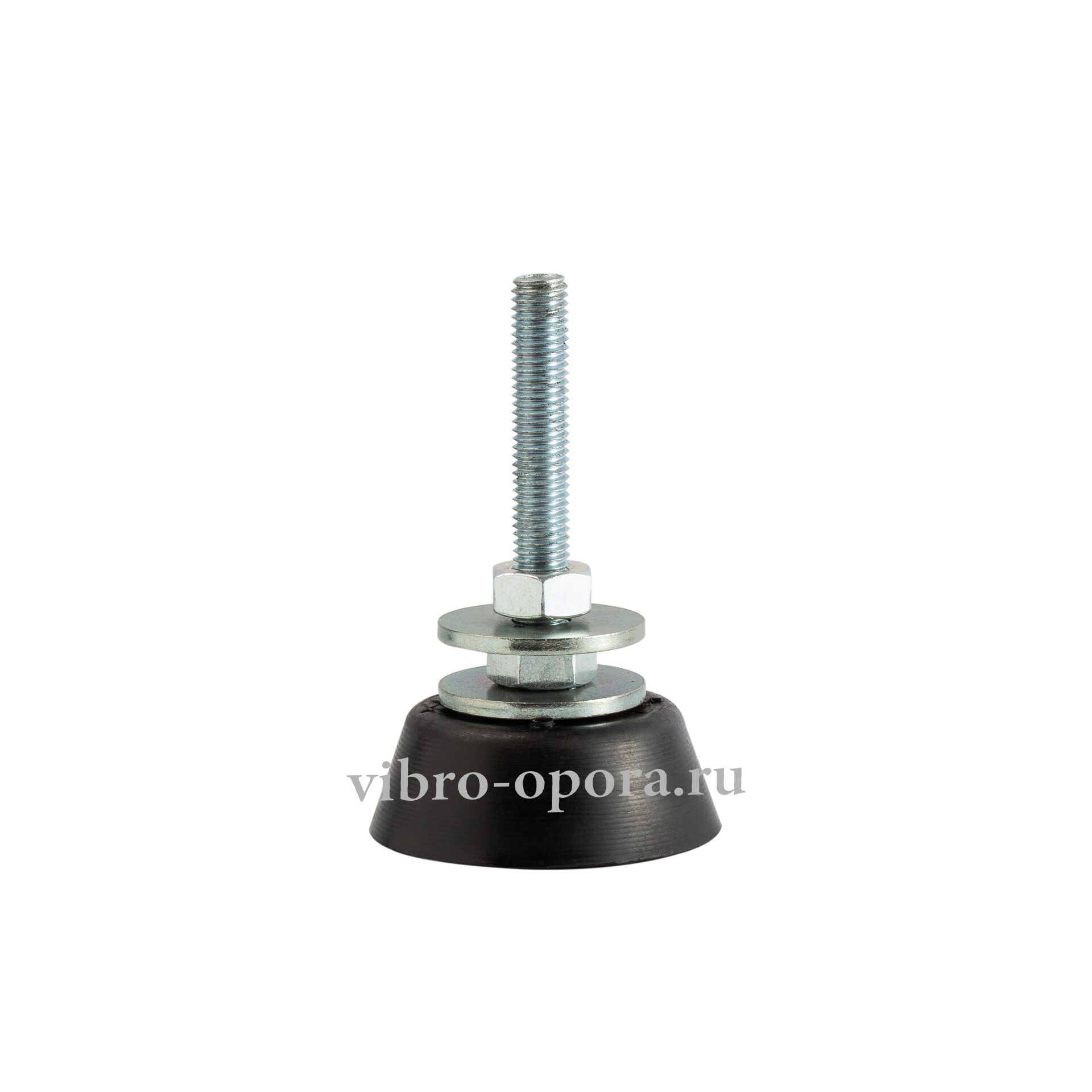

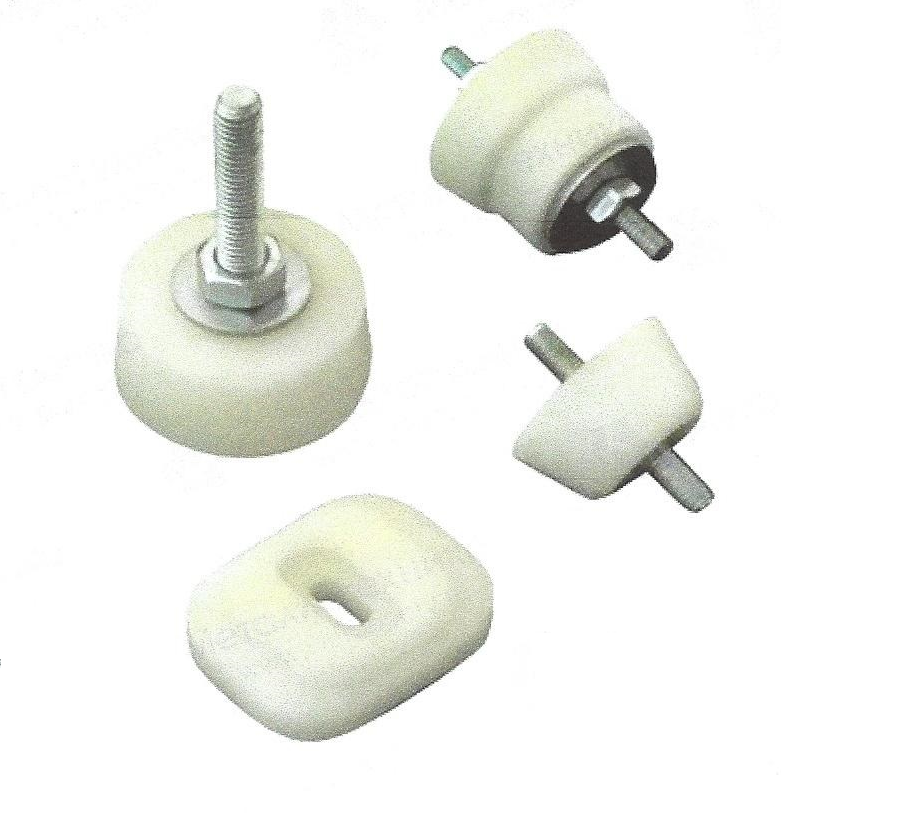

ВИБРООПОРЫ для КОНДИЦИОНЕРОВ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

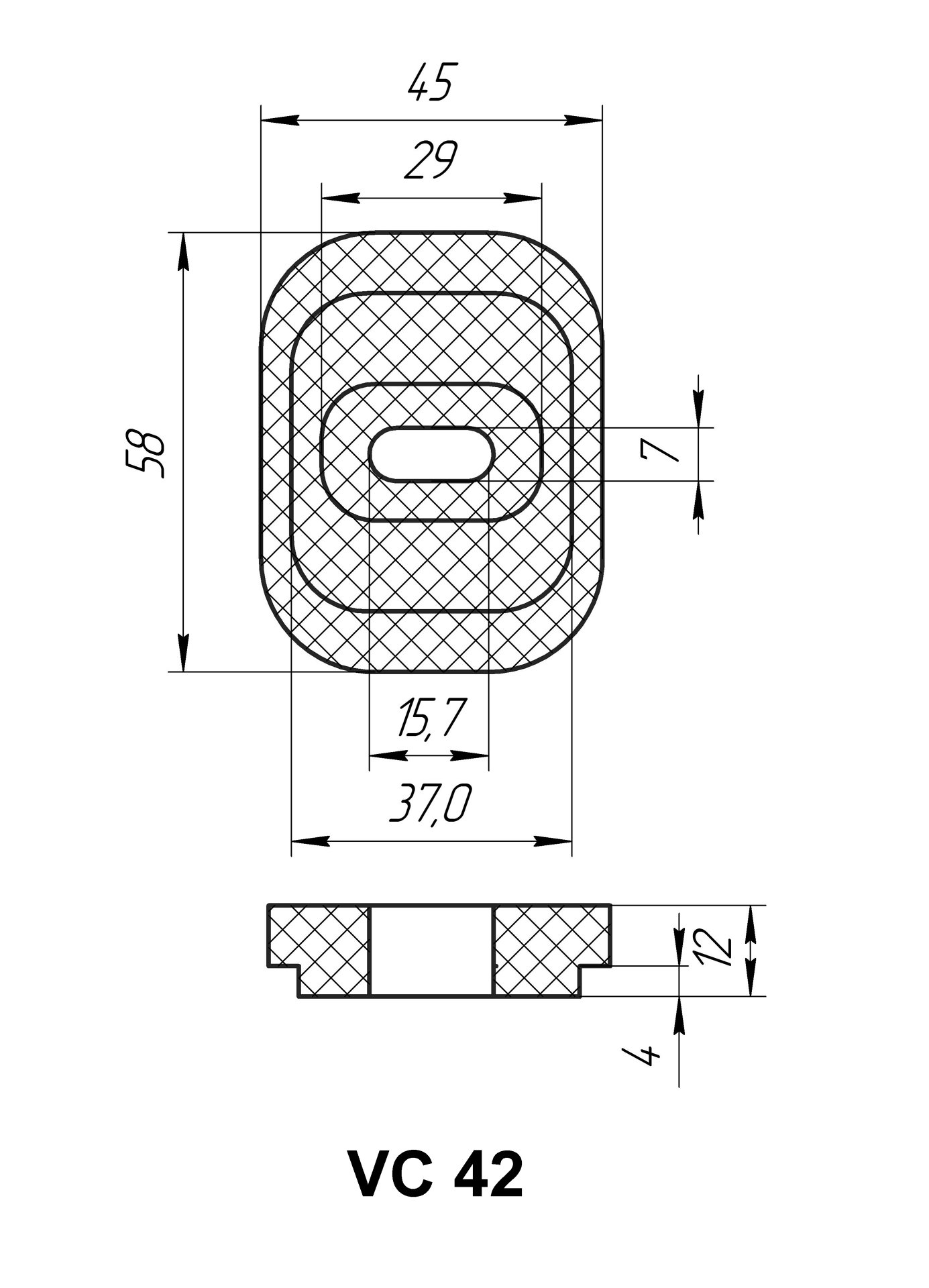

ВИБРООПОРА VC 42

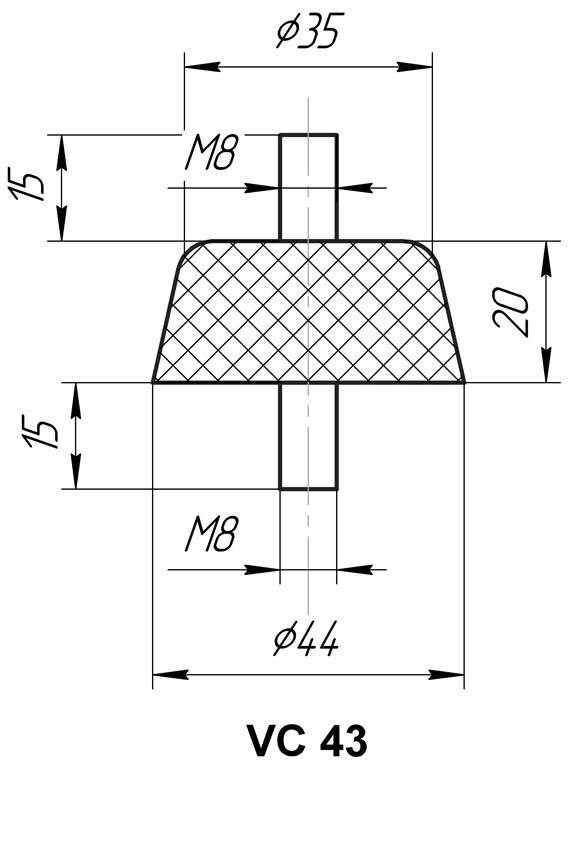

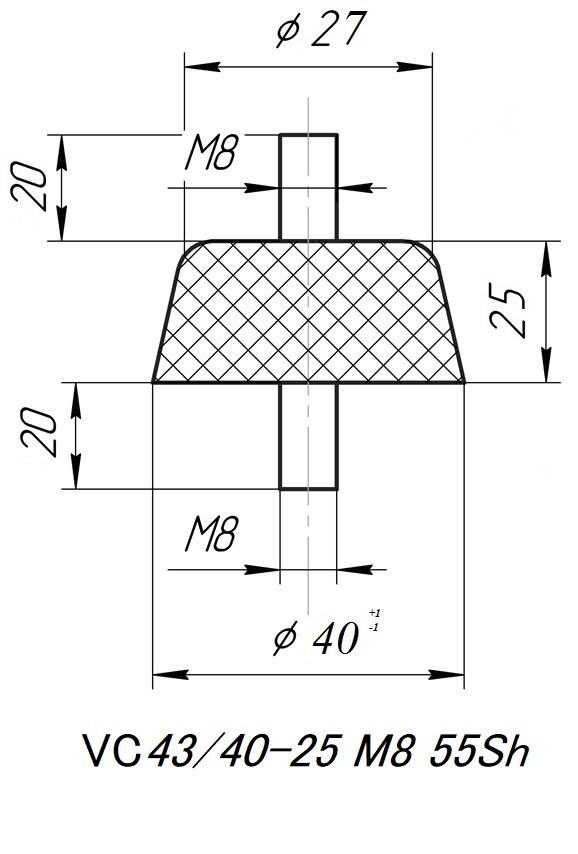

ВИБРООПОРА VC 43

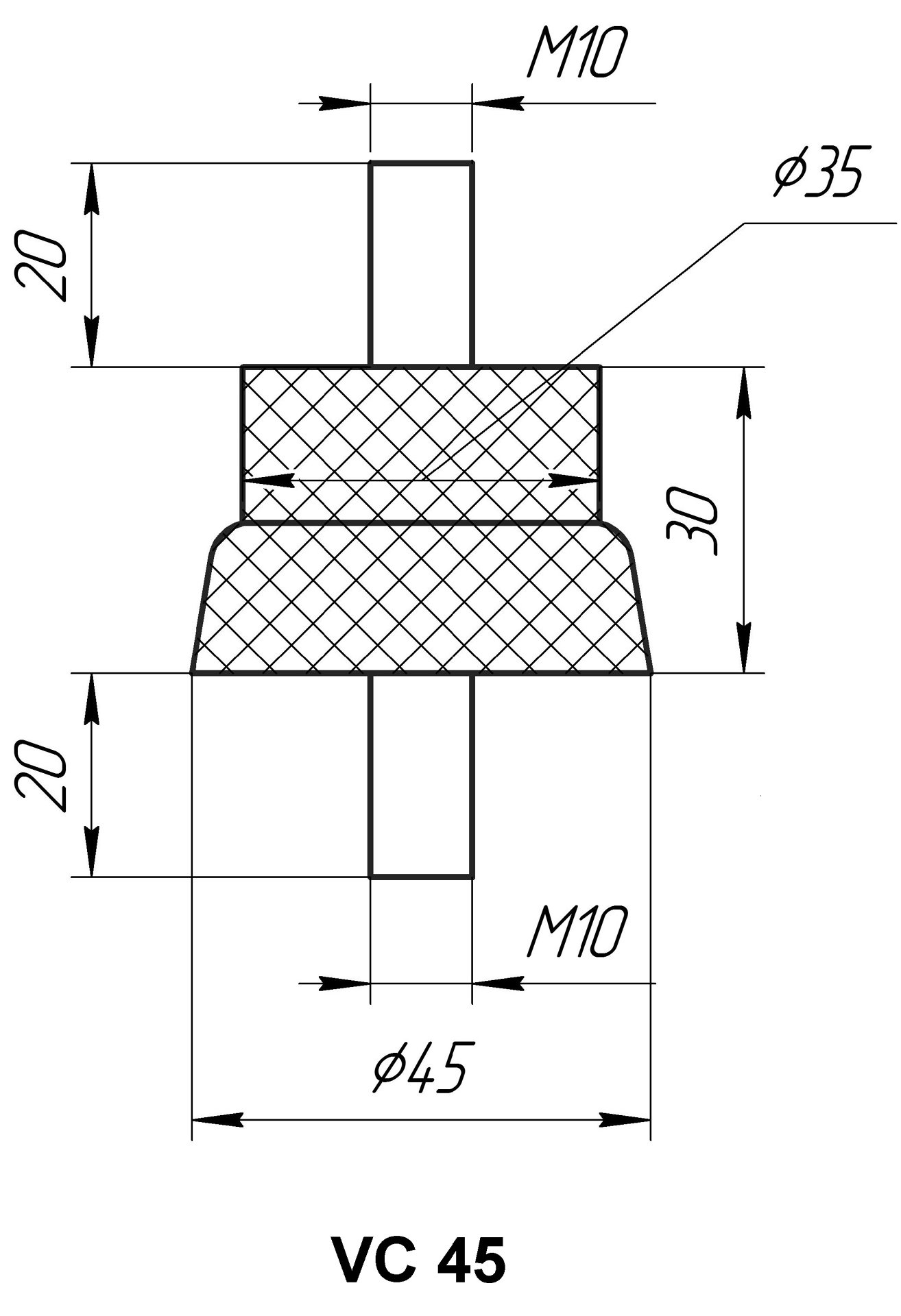

ВИБРООПОРА VC 45

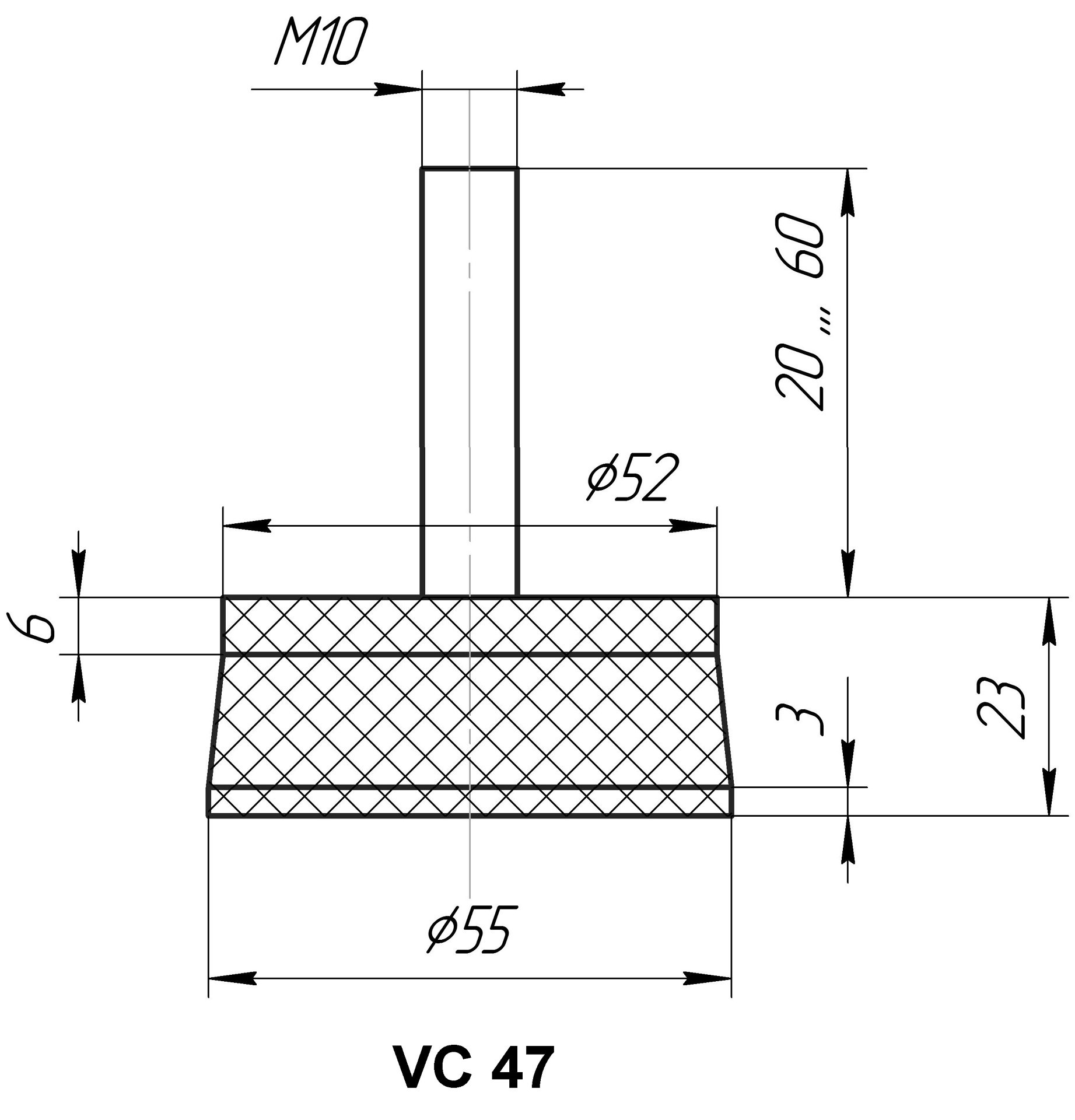

ВИБРООПОРА VC 47
| тип | СЖАТИЕ | СДВИГ | ||
| нагрузка кг. | смещение мм. | нагрузка кг. | смещение мм. | |
| VC 42 | 12 | 0,8 | - | - |
| VC 43 | 40 | 2,0 | - | - |
| VC 45 | 80 | 1,9 | 28 | 6,3 |
| VC 47 | 50 | 1,9 | - | - |
Заявка

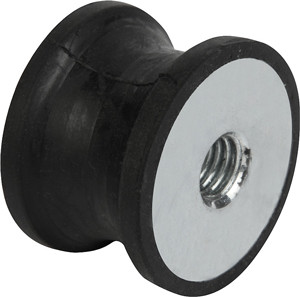

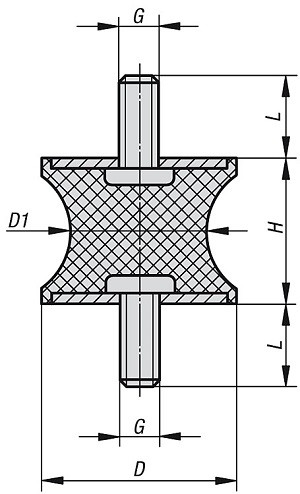

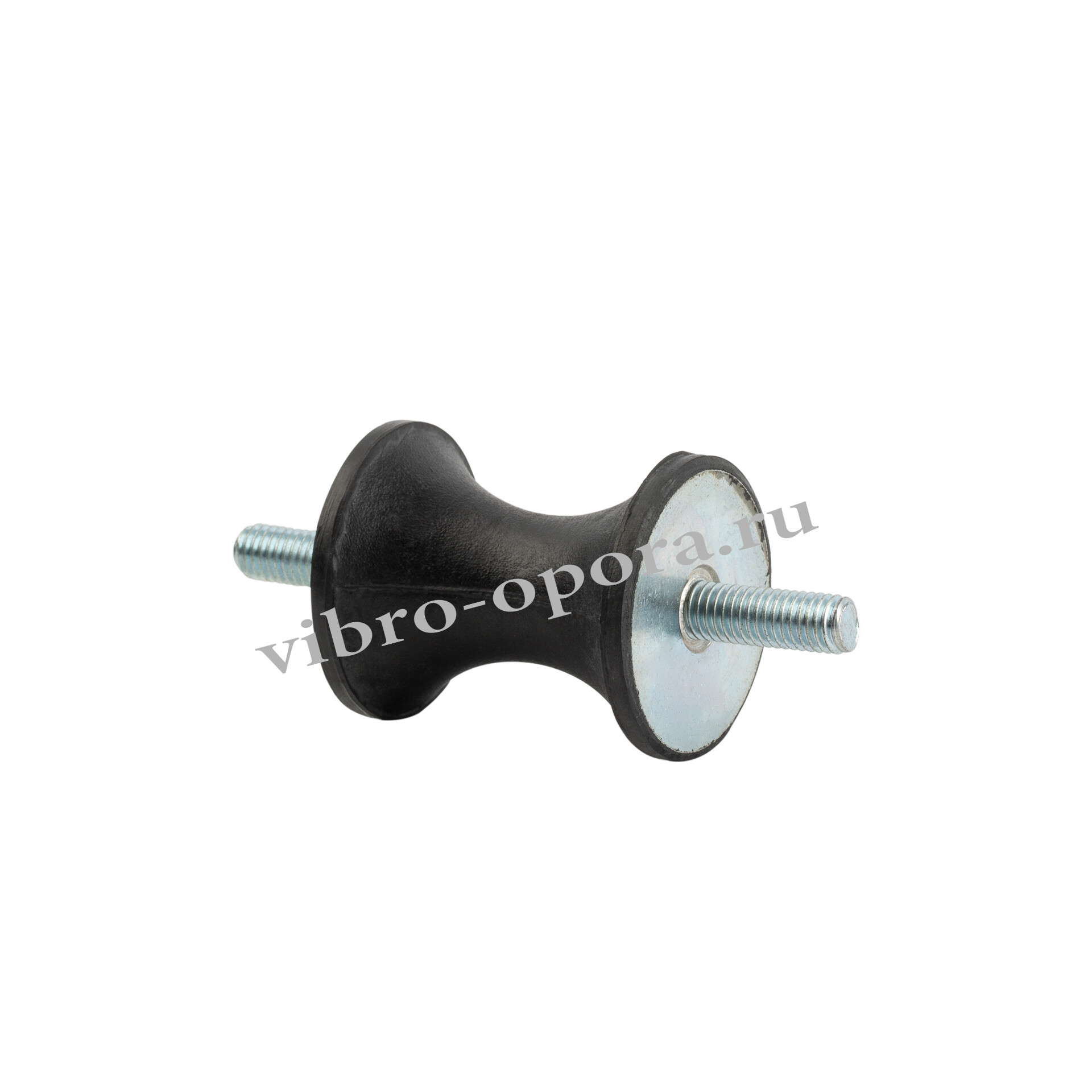

ВИБРОИЗОЛЯТОР ТИП АТ
Металлические части - сталь оцинкованная, класса прочности 5.6 Эластомер - натуральный каучук, твердость средняя, 55 Sh +- 5
Резинометаллические виброизоляторы с суженным в середине резиновым контуром уменьшают уровень нагрузки на края резины
при радиальном отклонении, тем самым повышая срок службы детали.Диапазон температур: -30 °C до +80 °C.
Таблица технические данные |
| тип | D | D1 | H | G | L | нагрузка в кг. |
| 1010 | 10 | 8 | 10 | М4 | 13 | 3,7 |
| 1515 | 15 | 12 | 15 | М4 | 13 | 13,5 |
| 2015 | 20 | 14 | 15 | М6 | 18 | 28,3 |
| 3020 | 30 | 22 | 20 | М8 | 23 | 76,3 |
| 4030 | 40 | 33 | 30 | М8 | 23 | 111 |
| 4048 | 40 | 20 | 48 | М8 | 23 | 62,6 |
| 5040 | 50 | 40 | 30 | М10 | 28 | 123 |
| 7550 | 75 | 50 | 40 | М12 | 37 | 233 |
Заявка

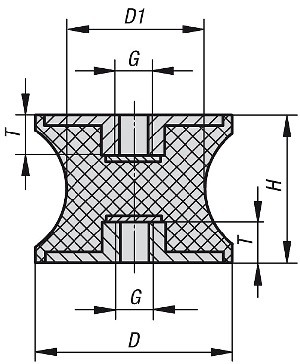

ВИБРОИЗОЛЯТОР ТИП СТ
Металлические части - сталь оцинкованная, класса прочности 5.6 Эластомер - натуральный каучук, твердость средняя, 57° по Шору
Резинометаллические виброизоляторы с суженным в середине резиновым контуром уменьшают уровень нагрузки на края резины
при радиальном отклонении, тем самым повышая срок службы детали.Диапазон температур: -30 °C до +80 °C.
Таблица технические данные |
| тип | D | D1 | H | G | Т | нагрузка в кг. |
| 1515 | 15 | 12 | 15 | М4 | 4 | 12 |
| 2015 | 20 | 14 | 15 | М6 | 6 | 23 |
| 3020 | 30 | 22 | 20 | М8 | 8 | 50 |
| 4030 | 40 | 33 | 30 | М8 | 8 | 80 |
| 4048 | 40 | 20 | 48 | М8 | 8 | 55 |
| 5040 | 50 | 40 | 30 | М10 | 10 | 100 |
| 7550 | 75 | 50 | 40 | М12 | 12 | 203 |
Заявка

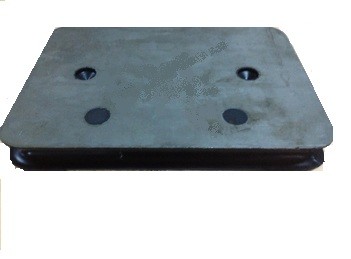

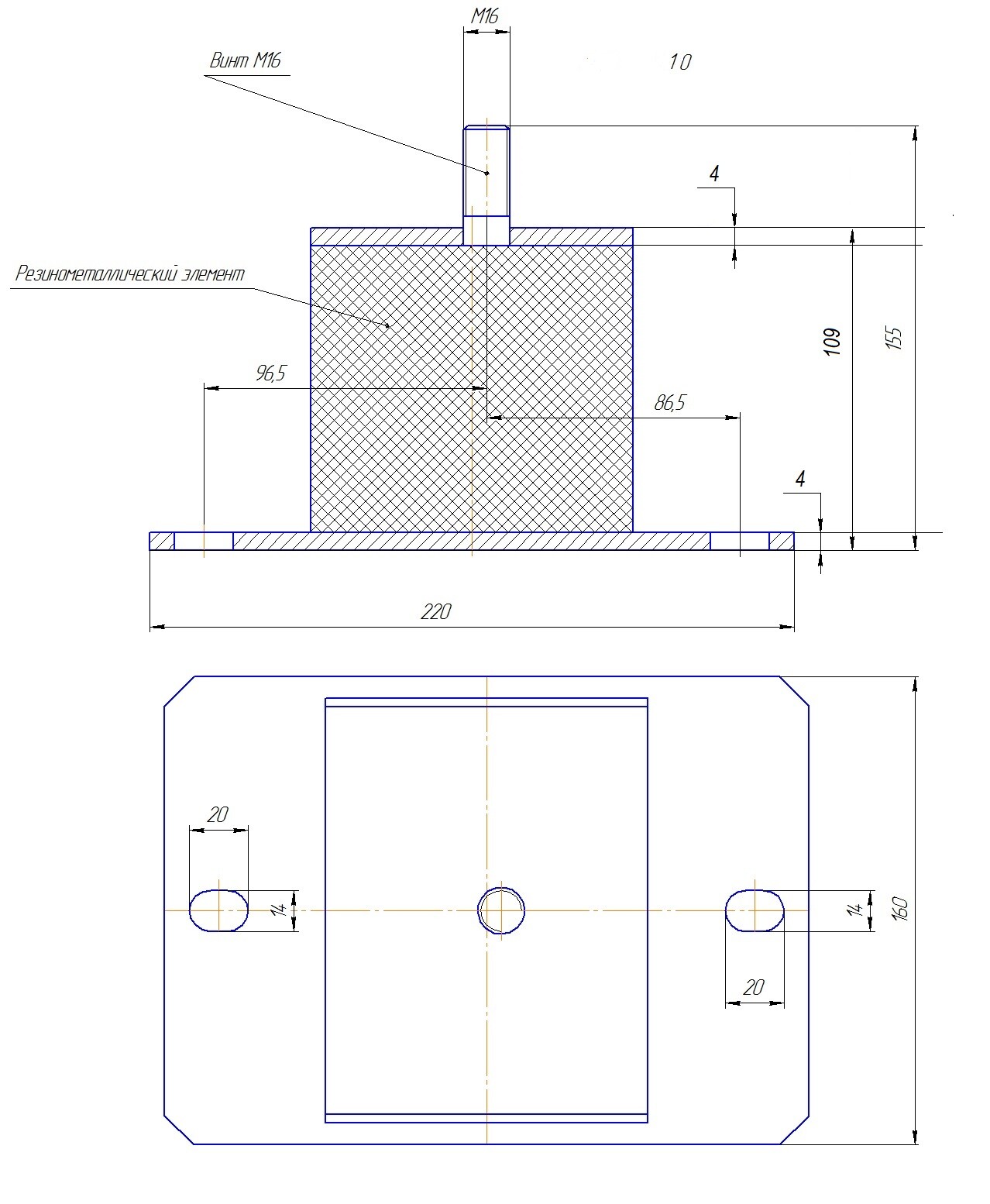

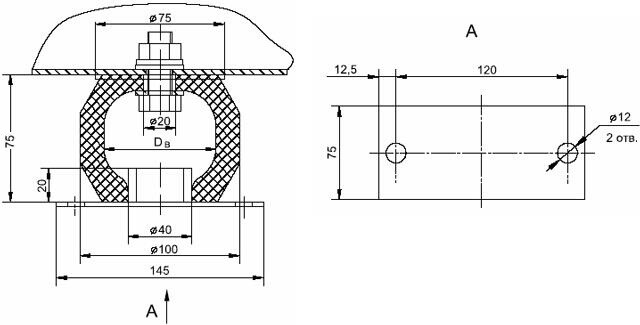

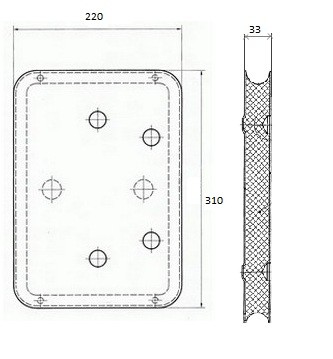

Виброопоры ОПВГ-60
Заявка
Виброопоры ОПВГ-60 предназначены для уменьшения уровня вибрации и шума при работе трансформаторов. Допустимая нагрузка на одну виброопору составляет 20 kN. Один трансформатор устанавливается на четыре виброопоры, что позволяет использовать их для трансформаторов массой до 8000 кг, то есть для трансформаторов типа aTSE - до мощности 2000 кВА включительно. Наилучшие результаты достигаются при использовании данных виброопор для трансформаторов мощностью 1000 - 1600 кВА.

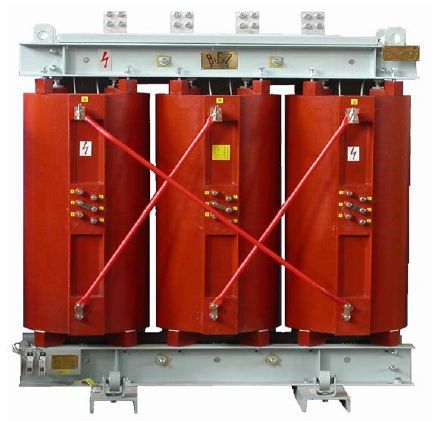

Трансформатор устанавливается на виброопоры опорными швеллерами.
Между верхней и нижней металлическими частями виброопоры находится буфер из специально подобранного резинового состава, который и является непосредственно виброгасителем.
Действие виброопор обеспечивает уменьшение уровня вибрации не менее чем на 20 dB.
Виброопоры типа ОПВГ-60 не теряют своих свойств в течение всего срока службы трансформатора.
Виброопоры ОПВГ-60 изготовлены по ТУ 4192-003-969-52067-14 и прошли комплексные испытания при различных видах статической и динамической нагрузки.
Габаритные размеры - 220 х 145 х 160 мм.
Масса 1 виброопоры ОПВГ-60 составляет 4000 г ± 50 г

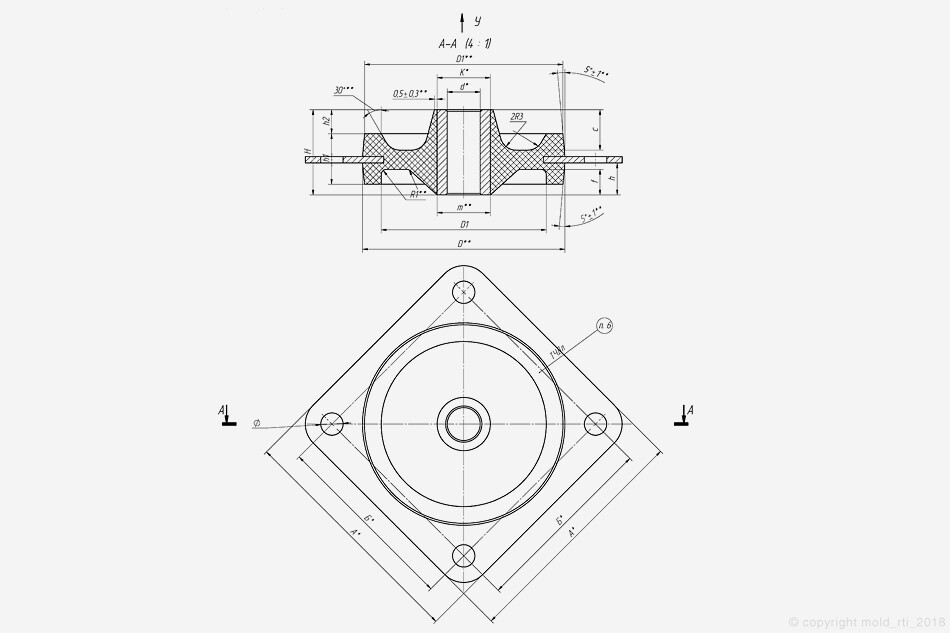

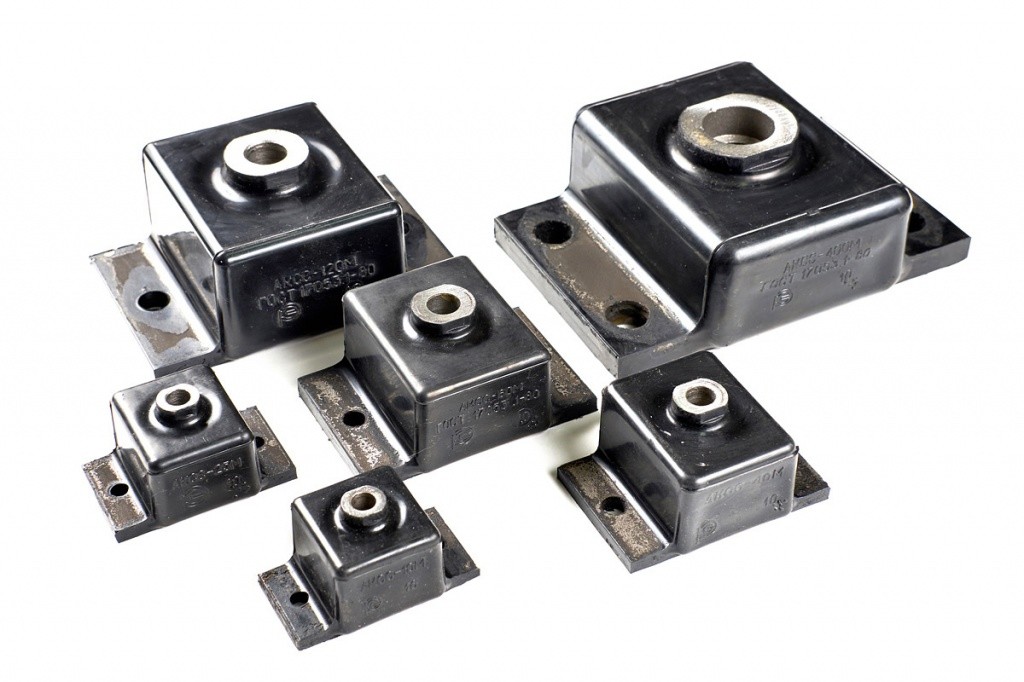

Амортизаторы АКСС
Амортизаторы АКСС применяются
- для защиты от вибрации и ударных нагрузок оборудования на судах (судовые двигатели, генераторы, компрессоры, электрические шкафы управления),
- в других отраслях промышленности: энергетике, приборостроении, тракторостроении, др.
Заявка

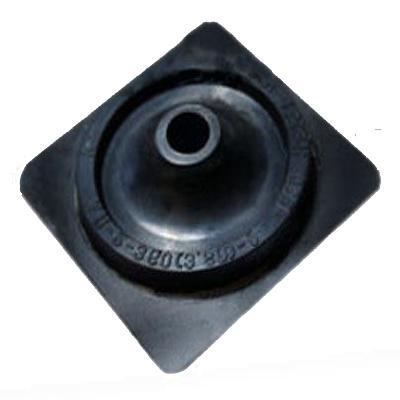

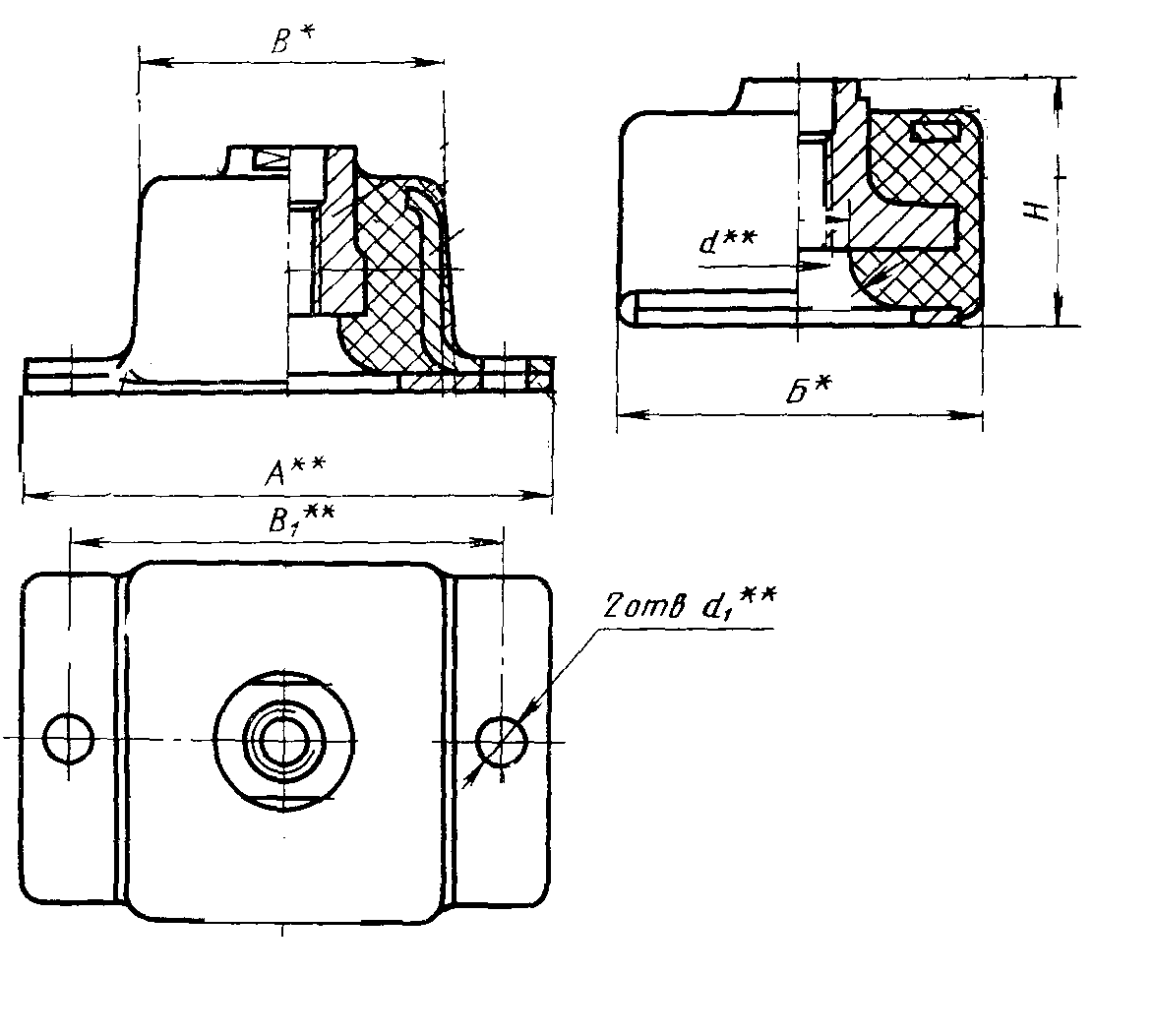

Амортизаторы АП год изготовления 2022
АП амортизатор резинометаллический приборный предназначен для виброизоляции и защиты от ударных воздействий оборудования,
- в отраслях промышленности, энергетике, приборостроении и др
Амортизаторы АП выпускаются следующих видов:
Амортизаторы АП-1 :
АП-1-4,5 (0,45 кгс)
АП-1-9,0 (0,90 кгс)
АП-1-13,5 (1,35 кгс)
АП-1-18,0 (1,80 кгс)
АП-1-22,5 (2,25 кгс)1
Амортизаторы АП-2 :
АП-2-4,5 (0,45 кгс)
АП-2-9,0 (0,90 кгс)
АП-2-13,5 (1,35 кгс)
АП-2-18,0 (1,80 кгс)
АП-2-22,5 (2,25 кгс)
АП-2-27,0 (2,70 кгс)
АП-2-36,0 (3,60 кгс)
АП-2-45,0 (4,50 кгс)
АП-2-54,0 (5,40 кгс)
Амортизаторы АП-3 :
АП-3-45,0 (4,50 кгс)
АП-3-67,5 (6,75 кгс)
АП-3-90,0 (9,00 кгс)
АП-3-112,5 (11,25 кгс)
АП-3-157,5 (15,75 кгс)
Заявка

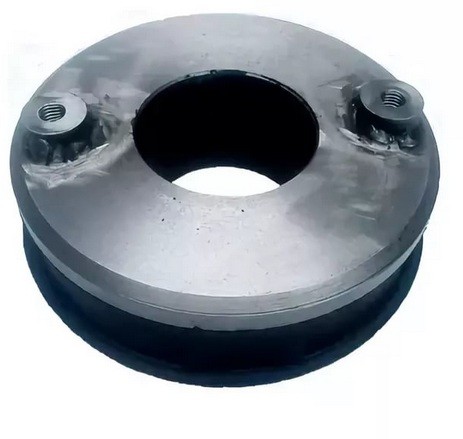

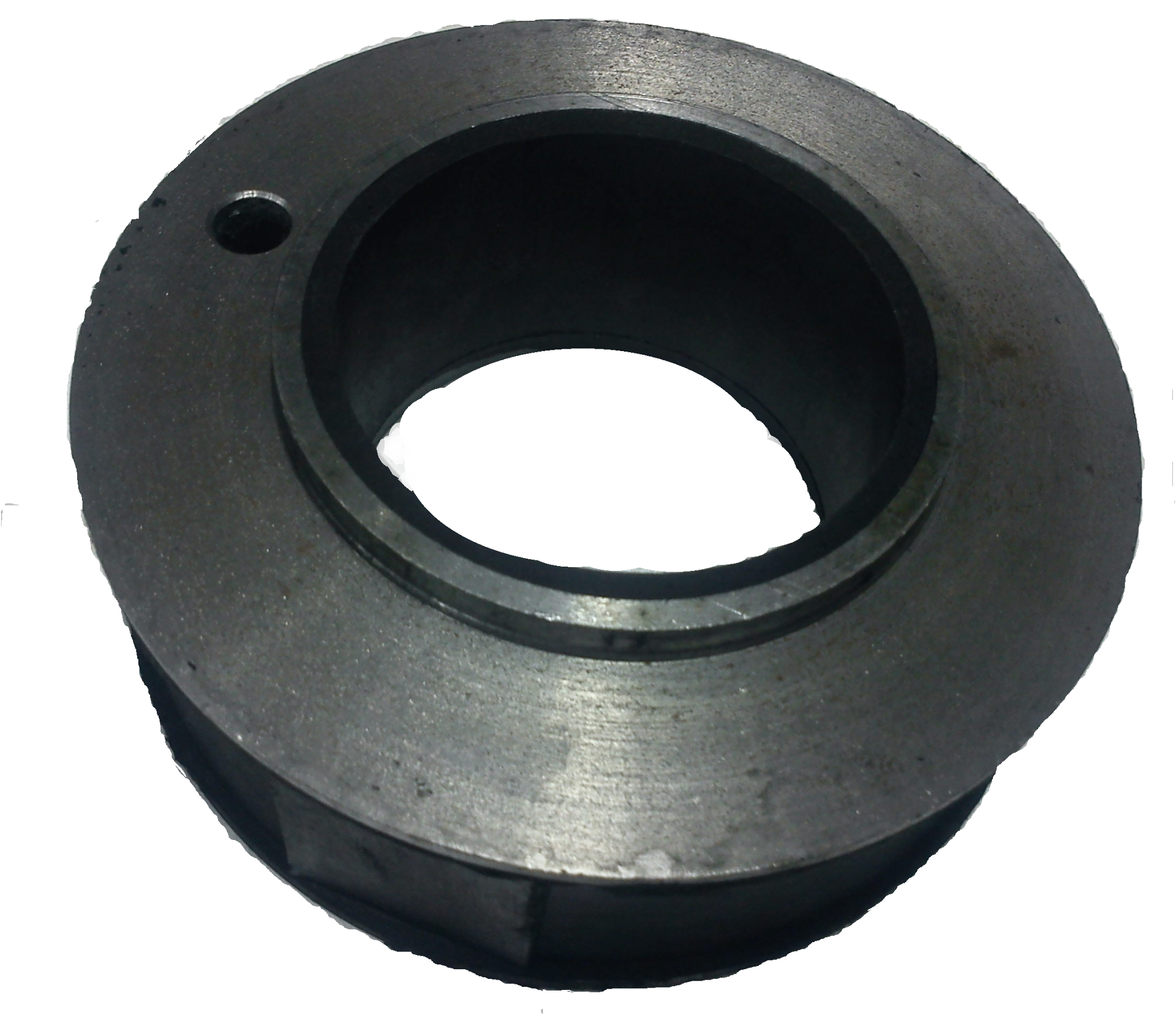

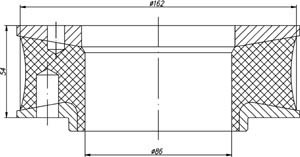

Амортизаторы Железнодорожные
Серия 821.61.05.010
Серия 12.30.10.018 СБ
Серия 62.30.30.020 СБ
Амортизатор 821.61.05.010
Применение: Поглощающий аппарат Р5П для пассажирских вагонов.
Марка резины: ИРП 1348
ТУ № 4192-003-96952067-14
Вес: 4200 г.
Амортизатор 12.30.10.018 СБ (302.30.00.016СБ)
Применение: Тележка пассажирских вагонов.
Марка резины: ИРП 1348
ТУ № 4192-003-96952067-14
Вес: 2600 г.
Амортизатор 62.30.30.020 СБ (302.30.30.014СБ)
Применение: Тележка пассажирских вагонов.
Марка резины: ИРП 1348
ТУ № 4192-003-96952067-14
Вес: 2800 г.
Заявка

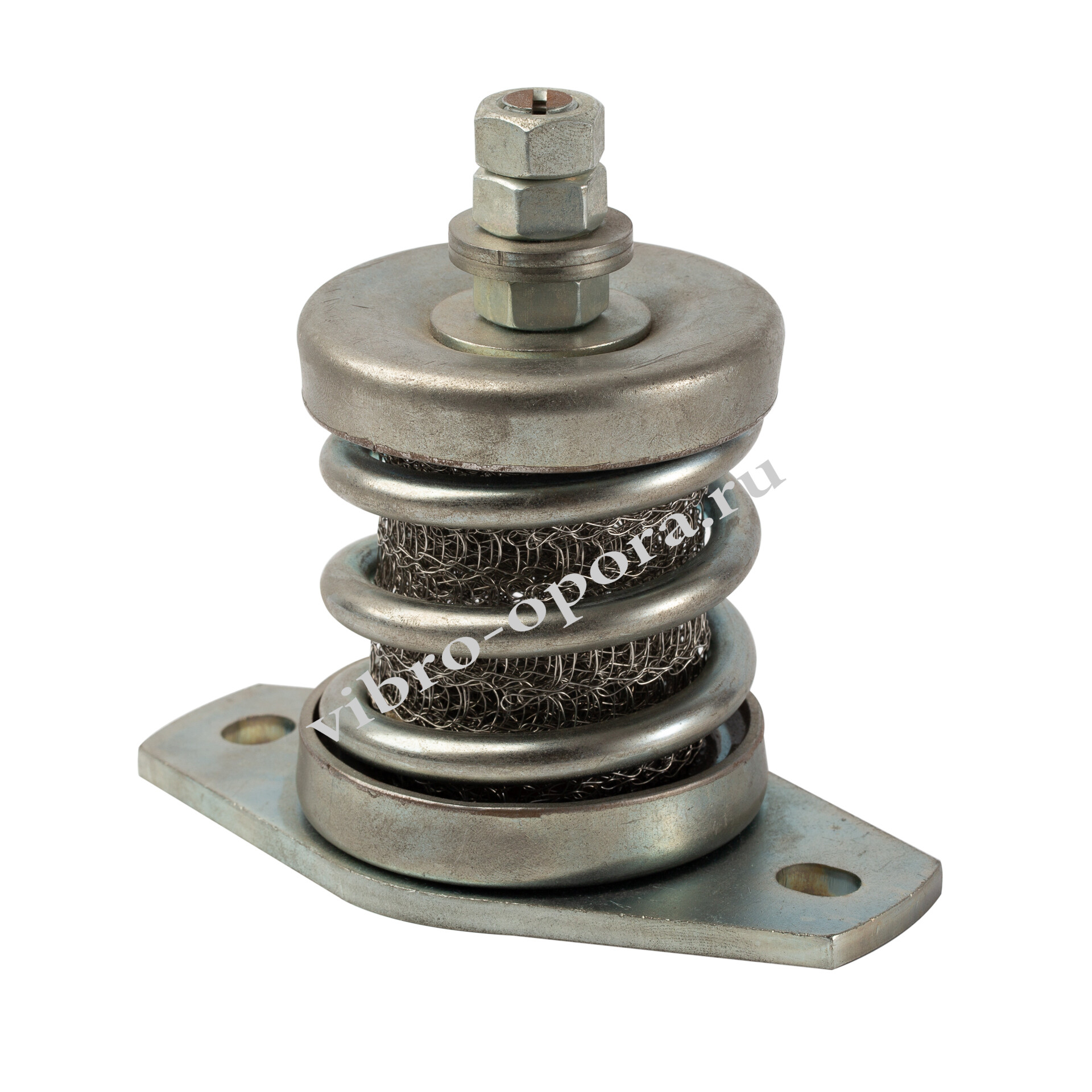

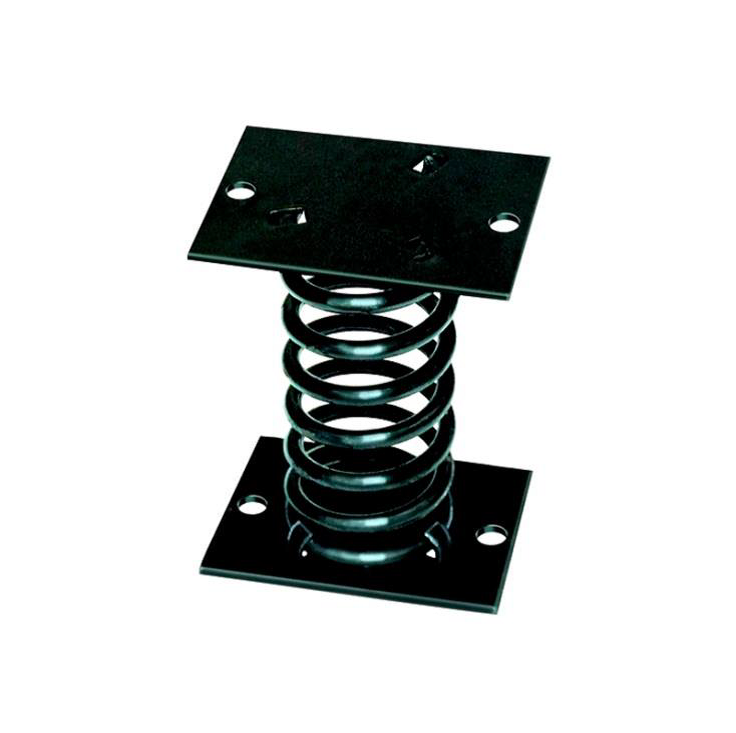

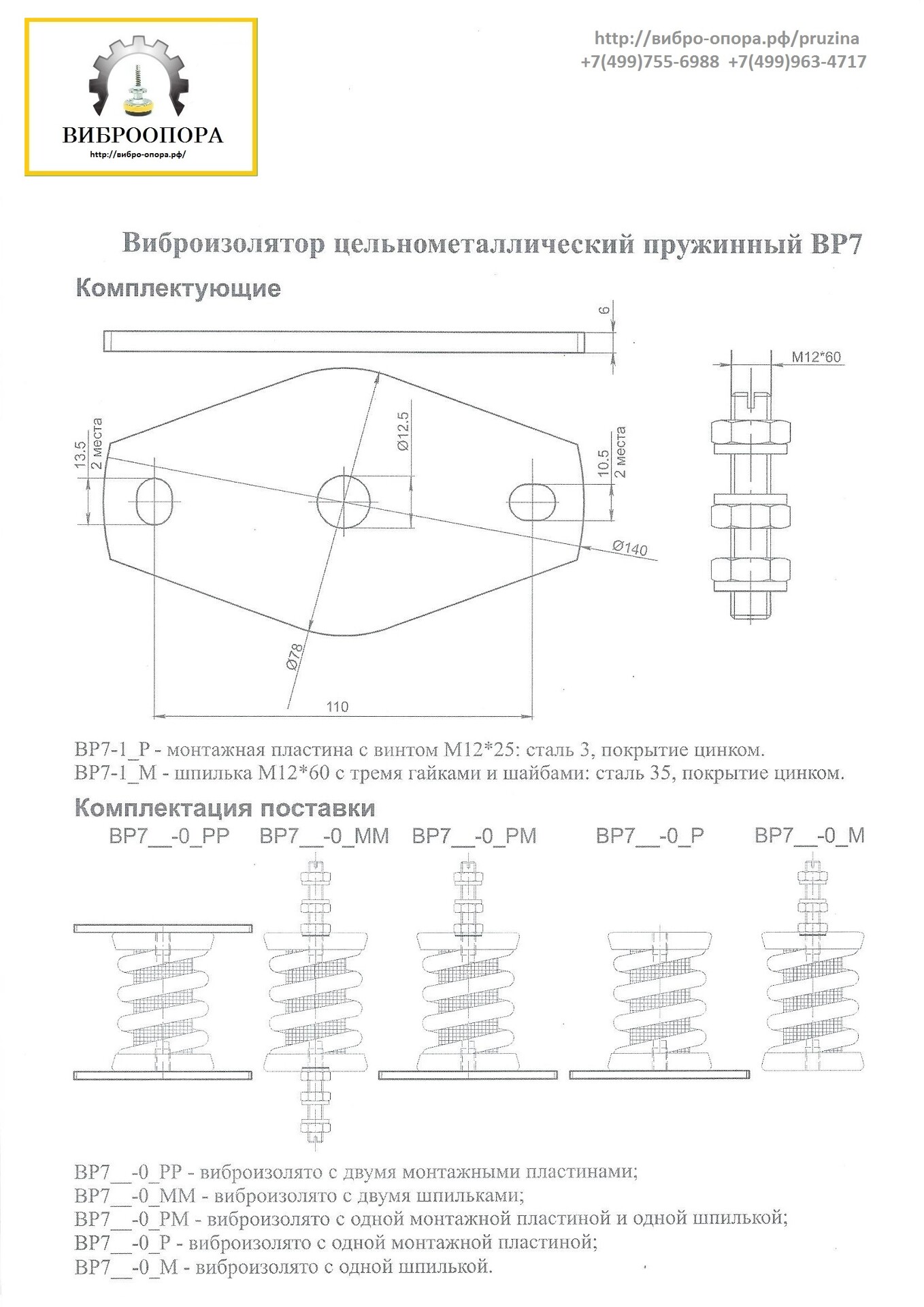

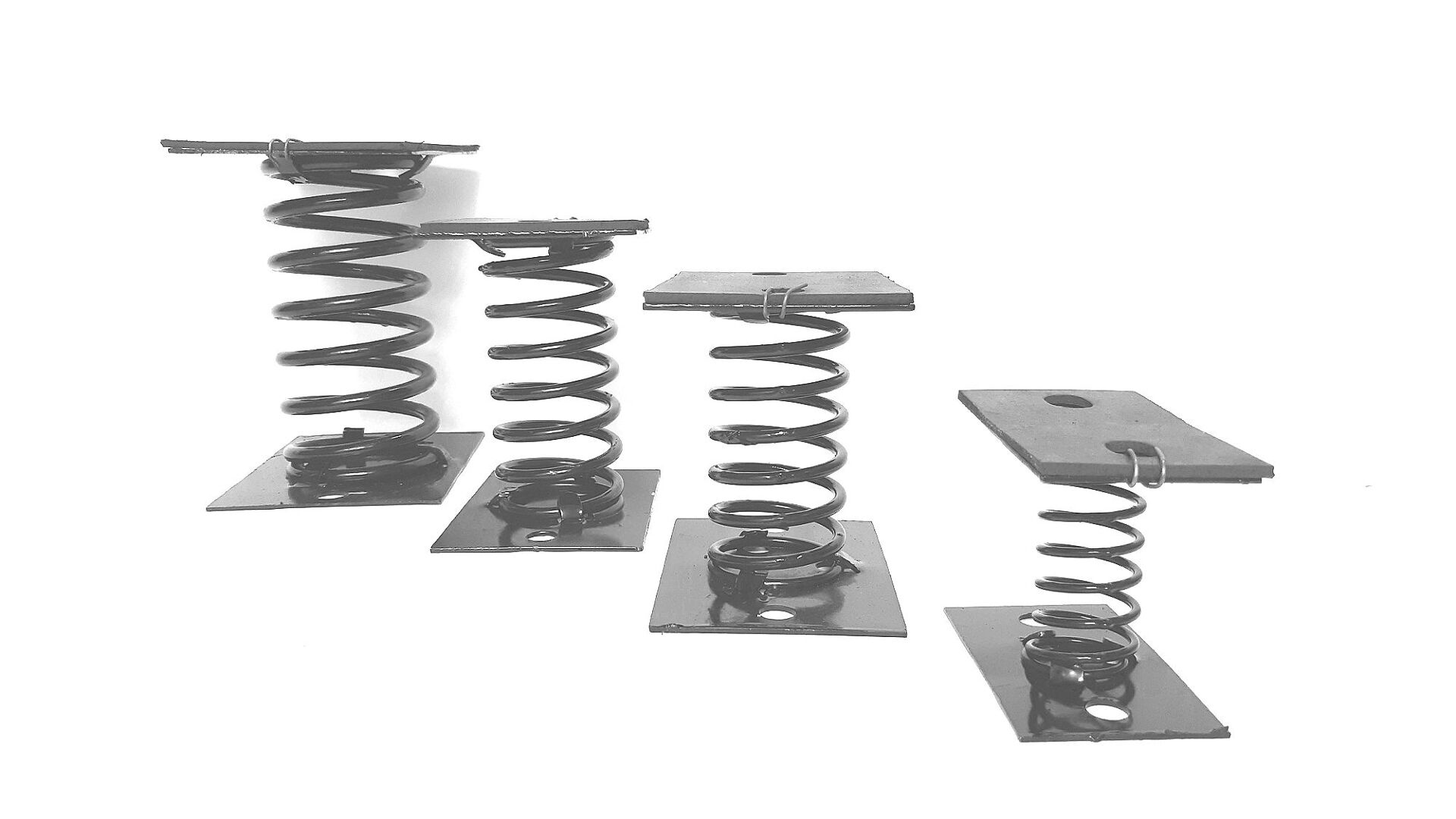

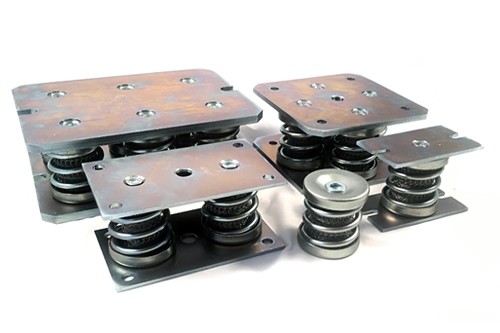

Пружинные виброизоляторы, амортизаторы
Пружинный виброизолятор предназначен для уменьшения динамических усилий, передающихся на различные конструкции от установленных на них вентиляторов, для снижения шумового фона и вредных механических нагрузок на смежную аппаратуру и обслуживающий персонал.
ТИП | Высота Н±3,мм | Высота при максимальной нагрузке h±, мм | Диаметр | Нагрузка, кг. | Собственная частота, Гц | Масса, кг. | ||
Min | Max | |||||||

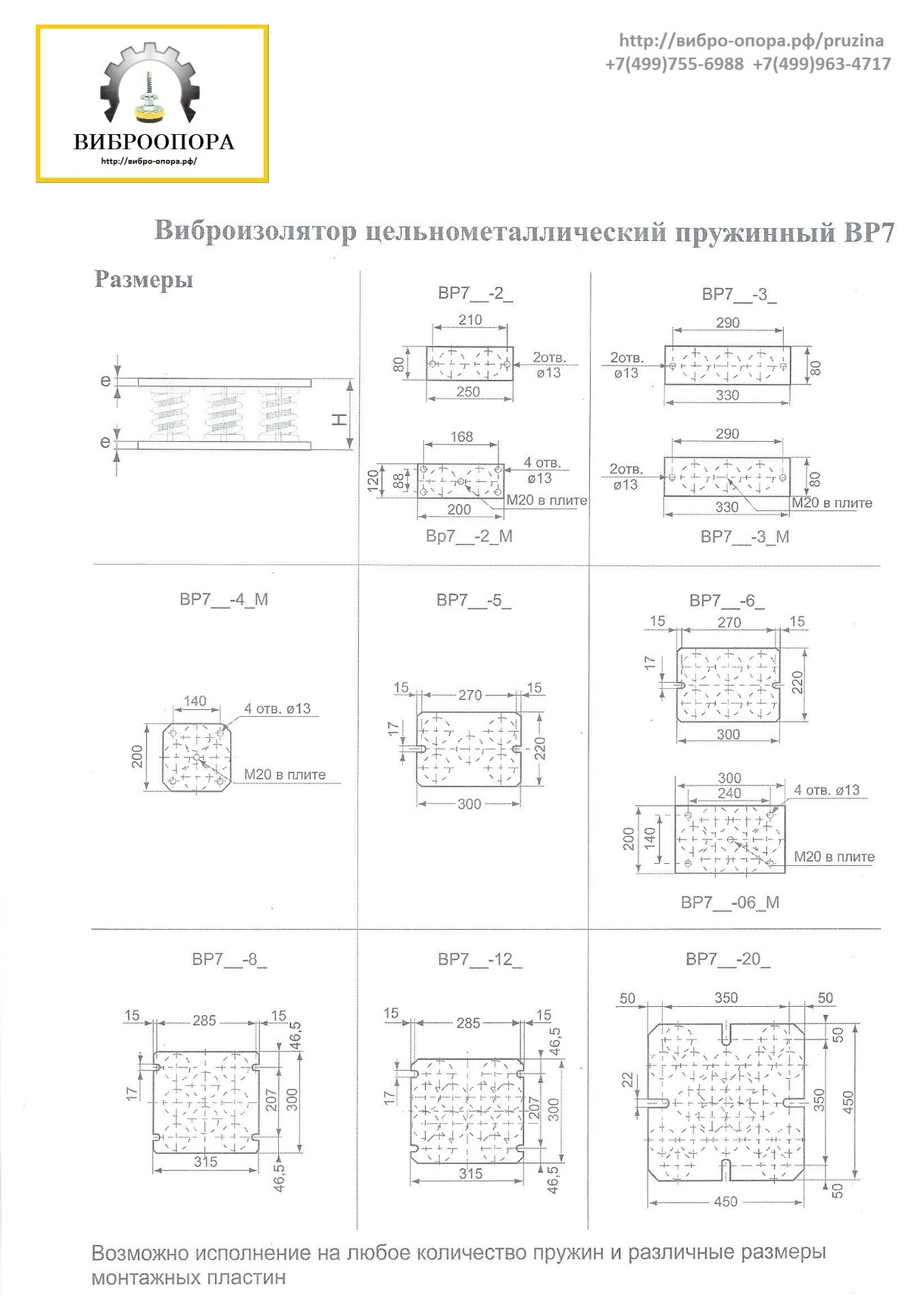

| ВР708-04 | 82 | 60 | 76 | 40 | 130 | 3,5-6 | 0,65 | |
Заявка

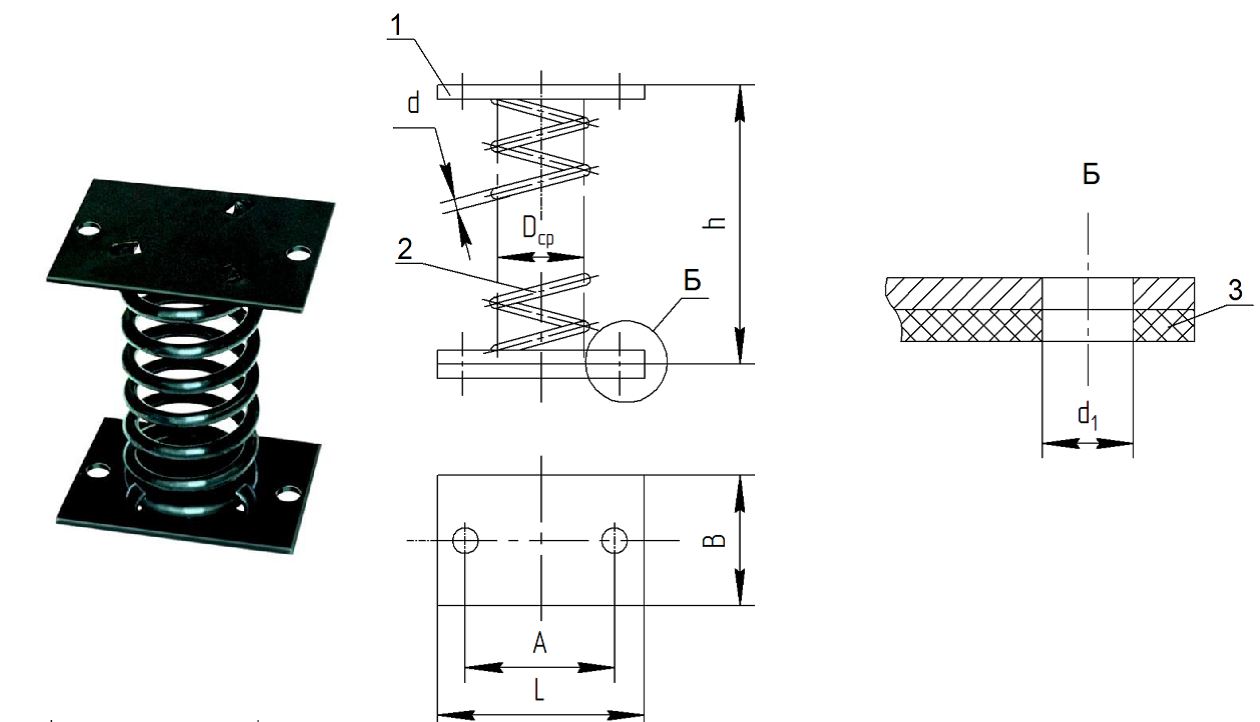

Пружинные виброизоляторы ДО
Пружинные виброизоляторы серии ДО предназначены для уменьшения динамических усилий, передающихся на различные конструкции от установленных на них вентиляторов, для снижения шумового фона и вредных механических нагрузок на смежную аппаратуру и обслуживающий персонал. Не рекомендуется применение виброизоляции при числе оборотов вентилятора менее 400-500 об/мин., т.к. она оказывается малоэффективной.
Виброизоляторы пружинные состоят из цилиндрической пружины, к торцевым виткам которой жестко прикреплены штампованные пластины. К нижней пластине, которая является основанием, при монтаже крепится резиновая прокладка
Таблица технические данные |
| марка | нагрузка. кг. | высота в свободном состоянии Н мм | осадка пружины под нагрузкой | Число рабочих витков | масса кг. | размеры, мм. | ||||||||
| рабочая | предельная | рабочая | предельная | L | A | B | Dcp | d | d1 | d2 | ||||
| ДО38 | 12 | 15 | 72 | 27 | 33 | 5.6 | 0,3 | 100 | 70 | 60 | 30 | 3 | 12 | 8.5 |
| ДО39 | 22 | 27 | 92 | 36 | 45 | 0,4 | 110 | 80 | 70 | 40 | 4 | 12 | 8.5 | |
| ДО40 | 34 | 42 | 113 | 42 | 52 | 1,0 | 130 | 100 | 90 | 50 | 5 | 12 | 8.9 | |
| ДО41 | 54 | 67 | 129 | 43 | 54 | 1,0 | 130 | 100 | 90 | 54 | 6 | 14 | 10.5 | |
| ДО42 | 94 | 118 | 170 | 57 | 72 | 1,8 | 150 | 120 | 110 | 72 | 8 | 14 | 10.5 | |
| ДО43 | 165 | 206 | 192 | 56 | 70 | 2,4 | 160 | 130 | 120 | 80 | 10 | 14 | 10.5 | |
| ДО44 | 238 | 298 | 226 | 66 | 83 | 3,6 | 180 | 150 | 140 | 96 | 12 | 14 | 10.5 | |
| ДО45 | 373 | 466 | 281 | 84 | 106 | 6,5 | 220 | 180 | 170 | 120 | 15 | 16 | 12.5 | |
Заявка

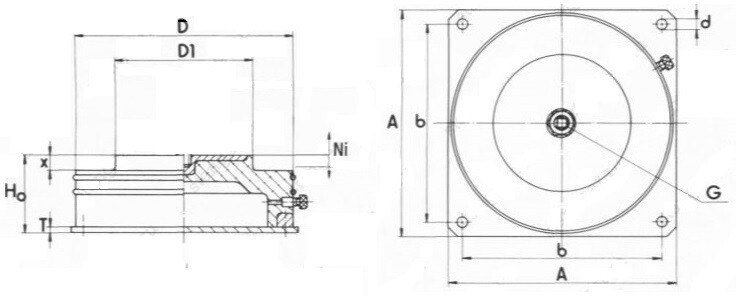

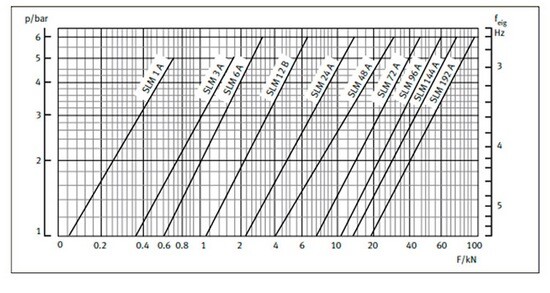

Виброопоры SLM
Таблица технические данные |
обозначения наименование | D | Ho | D1 | G | Толщина станины (макс) | Ni | X | A | b | d | T | Вес кг | Нагрузка (макс) кг |
SLM1A | 73 | 65 | 28 | М10 | 50 | ±5 | 12 | 75 | 60 | 7 | 3 | 0,3 | 65 |
SLM3A | 105 | 65 | 52 | М12 | 65 | ±5 | 12 | 105 | 89 | 7 | 3 | 0,5 | 180 |
SLM6A | 127 | 90 | 60 | М12 | 65 | ±6 | 15 | 130 | 108 | 7 | 3 | 1 | 280 |
SLM12A | 172 | 90 | 96 | М12 | 65 | ±6 | 15 | 175 | 153 | 7 | 3 | 2,2 | 600 |
SLM24A | 245 | 90 | 138 | М16 | 75 | ±6 | 15 | 255 | 215 | 14 | 5 | 7,2 | 1300 |
SLM48A | 338 | 90 | 205 | М16 | 75 | ±6 | 15 | 343 | 305 | 14 | 5 | 14,7 | 2600 |
Заявка
