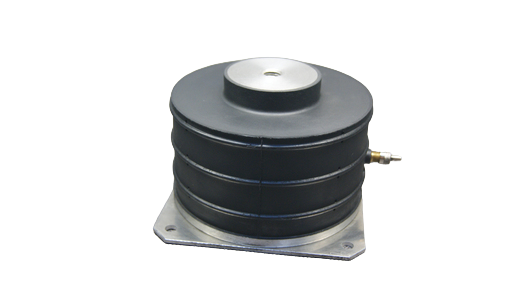

Пневматические виброопоры серия SLM

Москва

+7(499)755-69-88

+7(929)590-69-88

+7(916)031-52-96

zakaz@vibro-opora.ru

info@vibro-opora.ru


2

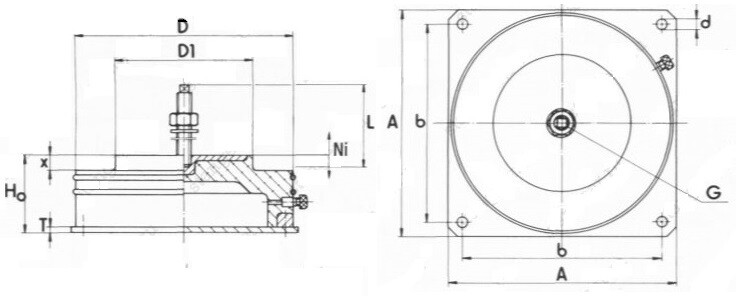

Таблица типоразмеров в мм

D

Ho
D1
G
L
Толщина станины (макс)
Ni
X
A
b
d
T
Вес
Кг
Нагрузка
(макс)
daN
SLM 1 A
73
65
28
M10
80
50
± 5
12
75
60
7
3
0,3
65
SLM 3 A
105
65
52
M12
100
65
± 5
12
105
89
7
3
0,5
180
SLM 6 A
127
90
60
M12
100
65
± 6
15
130
108
7
3
1
280
SLM 12 A
172
90
96
M12
100
65
± 6
15
175
153
7
3
1,9
600
SLM 24 A
245
90
138
M16
120
75
± 6
15
255
215
14
7,2
7,2
1300
SLM 48 A
338
90
205
M16
120
75
± 6
15
343
305
14
14,7
14,7
2600
SLM 96 A
468
90
300
M24
130
75
± 6
15
470
406
20
29,3
29,3
5500
SLM 192 A
610
90
430
M24
130
75
± 6
15
610
508
20
52,5
52,5
10000


КонструкцияЭластомерно - металлическое соединение с напольной плитой , воздушная камера из эластомера ,усиленная стальным каркасом, подача воздуха через вентиль автомобильной камеры, 8 типоразмеровСвойстваНизкочастотная активная и пассивная вибро- и шумоизоляция, вертикальная и горизонтальная жесткость 1:1, абсорбция(поглощение) ударов с макс. амплитудой 40 мм , установка на фундамент, диапазон нагрузок 20-10.000кг, собственная частота колебаний (стат.)3Hz-5HzСобственная частота колебаний без давления (стат.) ок 8HzМатериалыКорпус-воздушная камера из CR-каучука (хлоропрен) с высокими показателями по эластичности и устойчивостью к маслу, бензину , прижимная и напольная плиты для типов SLM 1 - SLM 24 из алюминия , для типов SLM 24 из стали, оцинкованные болтыНивелирование (выравнивание)Посредством регулировки давления воздуха в диапазоне +/-6 ммПримечаниеВозможна поставка с механическо-пневматической или электро-пневматической системой контроля и саморегуляцииКомплектация поставкиСтандартная поставка в комплекте с крепежными болтами ,возможна поставка с монтажной плитой для выравнивания установочной поверхностиПример заказаСтандарт SLM 48A Стандартный вариант SLM 48A c крепежными болтами длиной ХХ мм
